Beschreibung

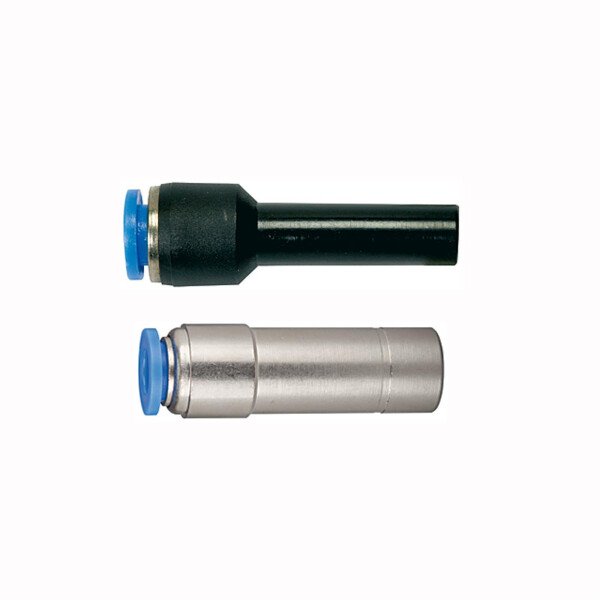

Gerade Steckverbindung mit Stecknippel reduzierend
Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten gerade Steckverbindung mit Stecknippel reduzierend
| Arbeitsdruck max. | 15 bar |
| Temperaturbereich | -20 °C bis 80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Stecknippel
mm |
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
Material
|
|
6
|
4
|
15
|
39,5
|
Kunststoff / MS vernickelt
|
|
8
|
4
|
15
|
41,5
|
Kunststoff / MS vernickelt
|
|
8
|
6
|
15
|
41,5
|
Kunststoff / MS vernickelt
|
|
10
|
6
|
15
|
46,5
|
Kunststoff / MS vernickelt
|
|
12
|
6
|
15
|
40,5
|
MS vernickelt
|
|
10
|
8
|
15
|
46,8
|
Kunststoff / MS vernickelt
|
|
12
|
8
|
15
|
46,8
|
Kunststoff / MS vernickelt
|
|
12
|
10
|
15
|
52,2
|
Kunststoff / MS vernickelt
|
