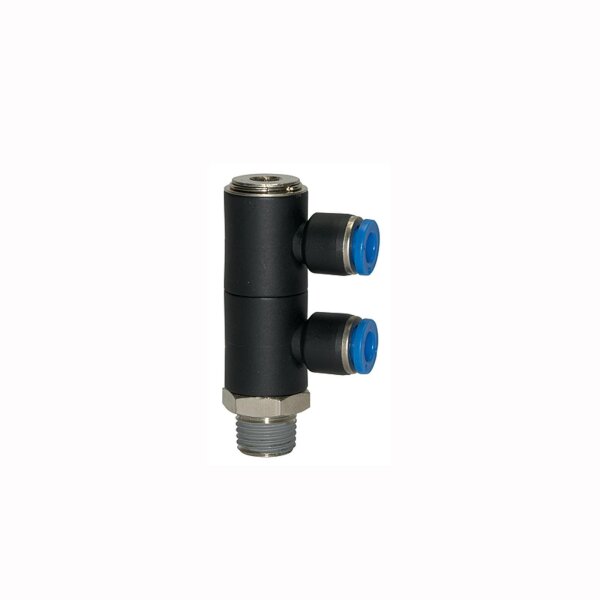

L-Mehrfachverteiler mit Innensechskant 2 Fach drehbar Außengewinde konisch mit Gewindebeschichtung R 3/8 4 mm
Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Druckluft, Gase, Flüssigkeiten soweit verträglich
Arbeitsdruck max.
15 bar
Temperaturbereich
-20 °C bis 80 °C
Material
Kunststoff bzw. Messing vernickelt
Lösering
Kunststoff
Medium
Anwendungsbereich
Luft, Vakuum
Empfohlener Schlauch
PU oder PA (Nylon)
|
Gewinde |
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck max. bar |
L1 mm |
L2 mm |
Innen-Sechskant mm |
SW
mm |
|
R 1/8
|
4
|
15
|
44,3
|
22,5
|
4
|
14
|
|
R 1/8
|
6
|
15
|
44,3
|
21,5
|
4
|
14
|
|
R 1/8
|
8
|
15
|
44,3
|
24,5
|
4
|
14
|
|
R 1/4
|
4
|
15
|
59,5
|
24,5
|
6
|
17
|
|
R 1/4
|
6
|
15
|
59,5
|
23,5
|
6
|
17
|
|
R 1/4
|
8
|
15
|
59,5
|
26,5
|
6
|
17
|
|
R 1/4
|
10
|
15
|
59,5
|
29,9
|
6
|
17
|
|
R 1/4
|
12
|
15
|
59,5
|
30,8
|
6
|
17
|
|
R 3/8
|
4
|
15
|
61,0
|
24,5
|
8
|
17
|
|
R 3/8
|
6
|
15
|
61,0
|
23,6
|
8
|
17
|
|
R 3/8
|
8
|
15
|
62,2
|
28,5
|
8
|
20
|
|
R 3/8
|
10
|
15
|
62,2
|
31,9
|
8
|
20
|
|
R 3/8
|
12
|
15
|
66,2
|
32,8
|
8
|
20
|
|
R 1/2
|
8
|
15
|
66,7
|
28,5
|
8
|
24
|
|
R 1/2
|
10
|
15
|
66,7
|
34,7
|
8
|
24
|
|
R 1/2
|
12
|
15
|
66,7
|
35,4
|
8
|
24
|
DatenblattDatenblatt
| Artikelnummer | BS-LMVI2DAK-009 |
| Kategorie | Blaue Serie |
| Versandgewicht: | 0,05 Kg |
| Inhalt: | 1,00 Stück |
