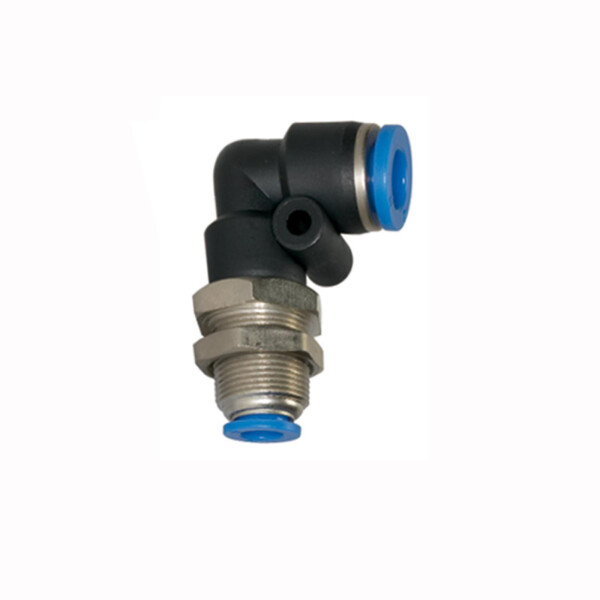

L-Schott Steckverbindung Winkel Blaue Serie M16 x 1,0
Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Druckluft, Gase, Flüssigkeiten soweit verträglich
Arbeitsdruck max.
15 bar
Temperaturbereich
-20 °C bis 80 °C
Material
Kunststoff bzw. Messing vernickelt
Lösering
Kunststoff
Medium
Anwendungsbereich
Luft, Vakuum
Empfohlener Schlauch
PU oder PA (Nylon)
|
Schakttafelgewinde |
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1 mm |
L2 mm |
SW
mm |
|
M12 x 1,0
|
4
|
15
|
17,5
|
31,3
|
14 |
|
M14 x 1,0
|
6
|
15
|
18,7
|
37,9
|
17
|
|
M16 x 1,0
|
8
|
15
|
22,5
|
43,6
|
19
|
|
M20 x 1,0
|
10
|
15
|
27,2
|
51,2
|
24
|
|
M22 x 1,0
|
12
|
15
|
29,3
|
56,1
|
27
|
|
M27 x 1,0
|
16
|
15
|
32,5
|
62,6
|
30
|
DatenblattDatenblatt
| Artikelnummer | BS-LSS-003 |
| Kategorie | Blaue Serie |
| Versandgewicht: | 0,04 Kg |
| Inhalt: | 1,00 Stück |
