Beschreibung

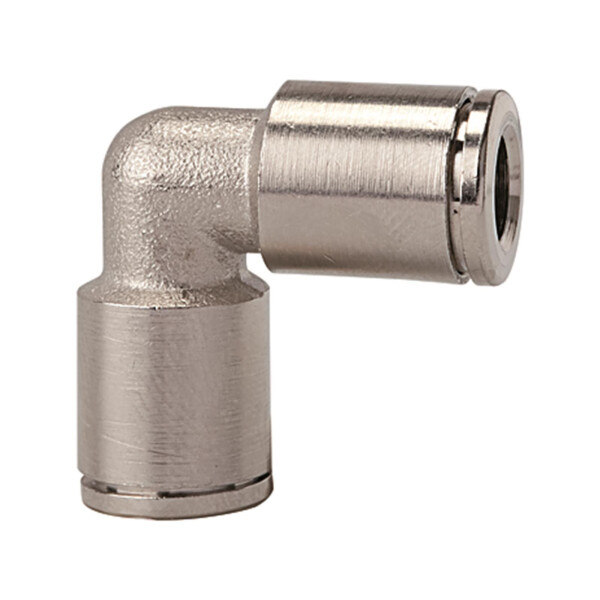

L-Steckverbindung metallica für Schlauch Ø 4 bis 16 mm
Die Schnellsteckverbinder aus der metallica Serie komplett aus Messing.
Die Teile mit zylindrischem Gewinde sind mit einem FKM-O-Ring ausgestattet.
Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten L-Steckverbindung metallica:
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Messing vernickelt |
| Lösering | Messing vernickelt |
| Spannring | Edelstahl |
| O-Ring | FKM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
| 4 |
16
|
17,5 | 17,5 |
| 6 |
16
|
20,0 | 20,0 |
| 8 |
16
|
23,0 | 23,0 |
| 10 |
16
|
25,0 | 25,0 |
| 12 | 16 | 27,5 | 27,5 |
| 14 | 16 | 31,0 | 31,0 |
| 16 | 16 | 33,0 | 33,0 |
Technische Informationen
Datenblätter
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
