Beschreibung

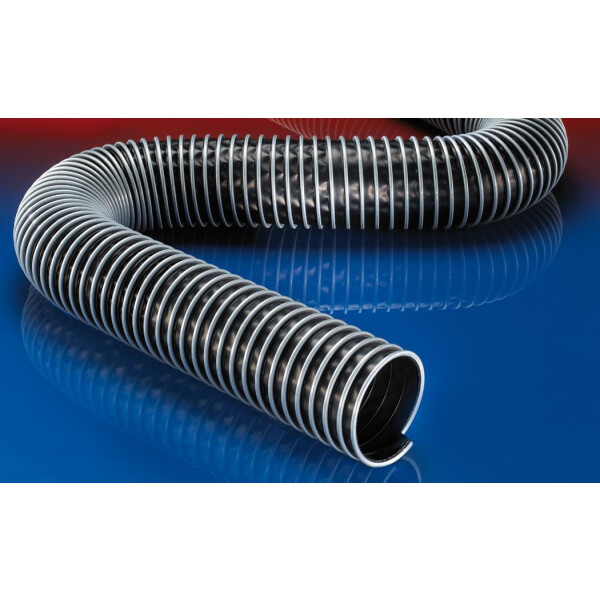

Norres Elektrisch leitfähiger Polyethylen Klemmprofilschlauch CP PE 457 EC (bis +80°C)
Anwendungen:
flexibler Schlauch für Gase und für Stäube, Pulver, Fasern
Absaugarm
Chemieindustrie: Chemiedämpfe, Gaspendelschlauch an Verladearm, Farbdämpfe, Farbnebelabsaugung
explosionsgefährdeter Bereich
Eigenschaften:
- Scheuerschutz durch äußeres Klemmprofil
- zugfeste Verklemmung der Wandung im Klemmprofil
- hochflexibel + stauchbar 4:1
- gute Laugen- und Säurenbeständigkeit
- extrem gute Chemikalienbeständigkeit
- Wandung elektrisch leitfähig: Durchgangswiderstand und Oberflächenwiderstand <103 Ohm
- gemäß TRGS 727 und ATEX 2014/34/EU: zur Aspiration brennbarer Stäube (Zone 22 im Inneren), zum Einsatz in Zone 1 und 2 (Gase), zum Einsatz in Zone 0 (Gase)
- RoHS konform
Temperaturbereich:
-35°C bis 80°C
Konstruktion, Werkstoff:
- CP-Konstruktion
- Klemmprofil-Stutzwendel: Stahl verzinkt
- Wandung: elektrisch leitfähiges Polyethylen (PE)
Lagerlängen: 3 Meter oder 6 Meter (weitere Abmessungen und Längen auf Anfrage lieferbar)
Farbe: schwarz
Detaillierte Daten elektrisch leitfähiger Polyethylen Klemmprofilschlauch CP PE 457 EC:
Ø-Innen
in / mm
|
Ø-Außen
mm
|
Über-
druck bar
|
Unter-
druck bar
|
Gewicht
kg/m
|
Lieferbare längen
m |
|
1,5 / 38 | 50,00 | 0,580 | 0,310 | 14 | 0,48 |
6
|
- / 40 | 52,00 | 0,560 | 0,305 | 15 | 0,50 |
6
|
2 / 50-51 | 62,00 | 0,490 | 0,270 | 18 | 0,60 |
6
|
- / 55 | 67,00 | 0,480 | 0,250 | 20 | 0,65 |
6
|
2,36 / 60 | 72,00 | 0,440 | 0,220 | 20 | 0,70 |
6
|
2,5 / 63-65 | 77,00 | 0,420 | 0,200 | 22 | 0,76 |
6
|
- / 70 | 82,00 | 0,400 | 0,180 | 22 | 0,81 |
6
|
3 / 75-76 | 87,00 | 0,380 | 0,160 | 24 | 0,86 |
6
|
- / 80 | 92,00 | 0,365 | 0,140 | 24 | 0,92 |
6
|
3,5 / 89-90 | 102,00 | 0,340 | 0,100 | 26 | 1,02 |
6
|
4 / 100-102 | 112,00 | 0,225 | 0,085 | 28 | 0,82 |
6
|
- / 110 | 122,00 | 0,210 | 0,075 | 30 | 0,90 |
3 oder 6
|
4,5 / 114-115 | 127,00 | 0,205 | 0,070 |
32 |
0,94 |
3 oder 6
|
4,72 / 120 | 132,00 | 0,200 | 0,065 | 32 | 0,98 |
3 oder 6
|
5 / 125-127 | 137,00 | 0,195 | 0,060 | 34 | 1,00 |
3 oder 6
|
- / 130 | 142,00 | 0,190 | 0,055 | 34 | 1,06 |
3 oder 6
|
5,5 / 140 | 152,00 | 0,180 | 0,040 | 36 | 1,14 |
3 oder 6
|
6 / 150-152 | 162,00 | 0,120 | 0,035 | 38 | 0,82 |
3 oder 6
|
6,3 / 160 | 172,00 | 0,115 | 0,030 | 40 | 0,84 |
3 oder 6
|
6,5 / 165 | 177,00 | 0,110 | 0,030 | 41 | 0,87 |
3 oder 6
|
- / 170 | 182,00 | 0,110 | 0,030 | 42 | 0,89 |
3 oder 6
|
- / 175 | 187,00 | 0,110 | 0,030 | 44 | 0,91 |
3 oder 6
|
7 / 178-180 | 192,00 | 0,110 | 0,025 | 44 | 0,94 |
3 oder 6
|
8 / 200-203 | 212,00 | 0,100 | 0,020 | 48 | 0,80 |
3 oder 6
|
- / 215 | 227,00 | 0,095 | 0,020 | 52 | 0,86 |
3 oder 6
|
- / 225 | 237,00 | 0,090 | 0,020 | 54 | 0,89 |
3 oder 6
|
9 / 228-229 | 240,00 | 0,080 | 0,020 | 54 | 0,90 |
3 oder 6
|
- / 250 | 262,00 | 0,070 | 0,015 | 58 | 0,99 |
3 oder 6
|
10 / 254 | 266,00 | 0,065 | 0,015 | 59 | 1,01 |
3 oder 6
|
- / 275 | 287,00 | 0,060 | 0,015 | 64 | 1,09 |
3 oder 6
|
11 / 280 | 292,00 | 0,060 | 0,015 | 65 | 1,11 |
3 oder 6
|
- / 300 | 312,00 | 0,060 | 0,010 | 68 | 1,18 |
3 oder 6
|
12 / 305 | 317,00 | 0,055 | 0,010 | 69 | 1,21 |
3 oder 6
|
- / 315 | 327,00 | 0,050 | 0,010 | 71 |
1,25 |
3 oder 6
|
- / 325 | 337,00 | 0,045 | 0,010 | 74 | 1,29 |
3 oder 6
|
13 / 330 | 342,00 | 0,045 | 0,010 | 75 | 1,31 |
3 oder 6
|
- / 350 | 362,00 | 0,045 | 0,010 | 78 | 1,38 |
3 oder 6
|
14 / 356 | 368,00 | 0,040 | 0,010 | 79 | 1,41 |
3 oder 6
|
- / 375 | 387,00 | 0,040 | 0,010 | 83 | 1,48 |
3 oder 6
|
- / 400 | 412,00 | 0,040 | 0,005 | 88 | 1,57 |
3 oder 6
|
16 / 405-406 | 418,00 | 0,035 | 0,005 | 89 | 1,59 |
3 oder 6
|
- / 450 | 462,00 | 0,035 | 0,005 | 98 | 1,77 |
3 oder 6
|
18 / 457 | 469,00 | 0,035 | 0,005 | 100 | 1,80 |
3 oder 6
|
- / 500 | 512,00 | 0,025 | 0,005 | 108 | 1,96 |
3 oder 6
|
20 / 508 | 520,00 | 0,025 | 0,005 | 110 | 1,99 |
3 oder 6
|
Über- und Unterdruck sind empfohlene Betriebsgrenzwerte, auf Anfrage können Produkte höher belastet werden. Biegeradius gemessen an der Innenseite des Schlauchbogens. Technische Änderungen vorbehalten. Alle Werte wurden bei 20°C ermittelt und sind ca. Angaben.
Technische Informationen
Datenblatt Elektrisch leitfähiger Polyethylen Klemmprofilschlauch CP PE 457 EC
Montagehinweis
Montagehinweis
Merkmale
Marke: | Norres |
Schläuche nach Medium: | LuftGaseRauch |
Schläuche nach Anwendung: | AbluftschlauchAbsaugarmBelüftungLüftungsschlauchEx-Bereich |
Versandgewicht: | 8,88 kg |
Inhalt: | 6,00 m |
