Beschreibung

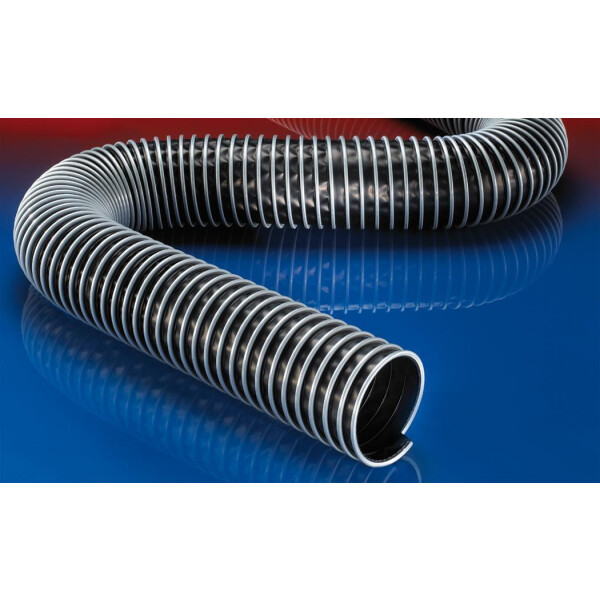

Norres Elektrisch leitfähiger Polyethylen Klemmprofilschlauch CP PE 457 EC (bis +80°C)
Anwendungen:
flexibler Schlauch für Gase und für Stäube, Pulver, Fasern
Absaugarm
Chemieindustrie: Chemiedämpfe, Gaspendelschlauch an Verladearm, Farbdämpfe, Farbnebelabsaugung
explosionsgefährdeter Bereich
Eigenschaften:
- Scheuerschutz durch äußeres Klemmprofil
- zugfeste Verklemmung der Wandung im Klemmprofil
- hochflexibel + stauchbar 4:1
- gute Laugen- und Säurenbeständigkeit
- extrem gute Chemikalienbeständigkeit
- Wandung elektrisch leitfähig: Durchgangswiderstand und Oberflächenwiderstand <103 Ohm
- gemäß TRGS 727 und ATEX 2014/34/EU: zur Aspiration brennbarer Stäube (Zone 22 im Inneren), zum Einsatz in Zone 1 und 2 (Gase), zum Einsatz in Zone 0 (Gase)
- RoHS konform
Temperaturbereich:
-35°C bis 80°C
Konstruktion, Werkstoff:
- CP-Konstruktion
- Klemmprofil-Stutzwendel: Stahl verzinkt
- Wandung: elektrisch leitfähiges Polyethylen (PE)
Lagerlängen: 3 Meter oder 6 Meter (weitere Abmessungen und Längen auf Anfrage lieferbar)
Farbe: schwarz
Detaillierte Daten elektrisch leitfähiger Polyethylen Klemmprofilschlauch CP PE 457 EC:
|
Ø-Innen
in / mm
|
Ø-Außen
mm
|
Über-
druck bar
|
Unter-
druck bar
|
Gewicht
kg/m
|
Lieferbare Längen
m |
|
| 1,5 / 38 | 50,00 | 0,580 | 0,310 | 14 | 0,48 |
6
|
| - / 40 | 52,00 | 0,560 | 0,305 | 15 | 0,50 |
6
|
| 2 / 50-51 | 62,00 | 0,490 | 0,270 | 18 | 0,60 |
6
|
| - / 55 | 67,00 | 0,480 | 0,250 | 20 | 0,65 |
6
|
| 2,36 / 60 | 72,00 | 0,440 | 0,220 | 20 | 0,70 |
6
|
| 2,5 / 63-65 | 77,00 | 0,420 | 0,200 | 22 | 0,76 |
6
|
| - / 70 | 82,00 | 0,400 | 0,180 | 22 | 0,81 |
6
|
| 3 / 75-76 | 87,00 | 0,380 | 0,160 | 24 | 0,86 |
6
|
| - / 80 | 92,00 | 0,365 | 0,140 | 24 | 0,92 |
6
|
| 3,5 / 89-90 | 102,00 | 0,340 | 0,100 | 26 | 1,02 |
6
|
| 4 / 100-102 | 112,00 | 0,225 | 0,085 | 28 | 0,82 |
6
|
| - / 110 | 122,00 | 0,210 | 0,075 | 30 | 0,90 |
3 oder 6
|
| 4,5 / 114-115 | 127,00 | 0,205 | 0,070 |
32 |
0,94 |
3 oder 6
|
| 4,72 / 120 | 132,00 | 0,200 | 0,065 | 32 | 0,98 |
3 oder 6
|
| 5 / 125-127 | 137,00 | 0,195 | 0,060 | 34 | 1,00 |
3 oder 6
|
| - / 130 | 142,00 | 0,190 | 0,055 | 34 | 1,06 |
3 oder 6
|
| 5,5 / 140 | 152,00 | 0,180 | 0,040 | 36 | 1,14 |
3 oder 6
|
| 6 / 150-152 | 162,00 | 0,120 | 0,035 | 38 | 0,82 |
3 oder 6
|
| 6,3 / 160 | 172,00 | 0,115 | 0,030 | 40 | 0,84 |
3 oder 6
|
| 6,5 / 165 | 177,00 | 0,110 | 0,030 | 41 | 0,87 |
3 oder 6
|
| - / 170 | 182,00 | 0,110 | 0,030 | 42 | 0,89 |
3 oder 6
|
| - / 175 | 187,00 | 0,110 | 0,030 | 44 | 0,91 |
3 oder 6
|
| 7 / 178-180 | 192,00 | 0,110 | 0,025 | 44 | 0,94 |
3 oder 6
|
| 8 / 200-203 | 212,00 | 0,100 | 0,020 | 48 | 0,80 |
3 oder 6
|
| - / 215 | 227,00 | 0,095 | 0,020 | 52 | 0,86 |
3 oder 6
|
| - / 225 | 237,00 | 0,090 | 0,020 | 54 | 0,89 |
3 oder 6
|
| 9 / 228-229 | 240,00 | 0,080 | 0,020 | 54 | 0,90 |
3 oder 6
|
| - / 250 | 262,00 | 0,070 | 0,015 | 58 | 0,99 |
3 oder 6
|
| 10 / 254 | 266,00 | 0,065 | 0,015 | 59 | 1,01 |
3 oder 6
|
| - / 275 | 287,00 | 0,060 | 0,015 | 64 | 1,09 |
3 oder 6
|
| 11 / 280 | 292,00 | 0,060 | 0,015 | 65 | 1,11 |
3 oder 6
|
| - / 300 | 312,00 | 0,060 | 0,010 | 68 | 1,18 |
3 oder 6
|
| 12 / 305 | 317,00 | 0,055 | 0,010 | 69 | 1,21 |
3 oder 6
|
| - / 315 | 327,00 | 0,050 | 0,010 | 71 |
1,25 |
3 oder 6
|
| - / 325 | 337,00 | 0,045 | 0,010 | 74 | 1,29 |
3 oder 6
|
| 13 / 330 | 342,00 | 0,045 | 0,010 | 75 | 1,31 |
3 oder 6
|
| - / 350 | 362,00 | 0,045 | 0,010 | 78 | 1,38 |
3 oder 6
|
| 14 / 356 | 368,00 | 0,040 | 0,010 | 79 | 1,41 |
3 oder 6
|
| - / 375 | 387,00 | 0,040 | 0,010 | 83 | 1,48 |
3 oder 6
|
| - / 400 | 412,00 | 0,040 | 0,005 | 88 | 1,57 |
3 oder 6
|
| 16 / 405-406 | 418,00 | 0,035 | 0,005 | 89 | 1,59 |
3 oder 6
|
| - / 450 | 462,00 | 0,035 | 0,005 | 98 | 1,77 |
3 oder 6
|
| 18 / 457 | 469,00 | 0,035 | 0,005 | 100 | 1,80 |
3 oder 6
|
| - / 500 | 512,00 | 0,025 | 0,005 | 108 | 1,96 |
3 oder 6
|
| 20 / 508 | 520,00 | 0,025 | 0,005 | 110 | 1,99 |
3 oder 6
|
Über- und Unterdruck Klemmprofilschlauch CP PE 457 EC sind empfohlene Betriebsgrenzwerte, auf Anfrage können Produkte höher belastet werden. Biegeradius gemessen an der Innenseite des Schlauchbogens. Technische Änderungen vorbehalten. Alle Werte wurden bei 20°C ermittelt und sind ca. Angaben.
Technische Informationen
Datenblatt Elektrisch leitfähiger Polyethylen Klemmprofilschlauch CP PE 457 EC
Montagehinweis
Montagehinweis
Merkmale
| Marke: | Norres |
| Schläuche nach Medium: | LuftGaseRauch |
| Schläuche nach Anwendung: | AbluftschlauchAbsaugarmBelüftungLüftungsschlauchEx-Bereich |
| Versandgewicht: | 10,77 kg |
| Inhalt: | 6,00 m |
