Beschreibung

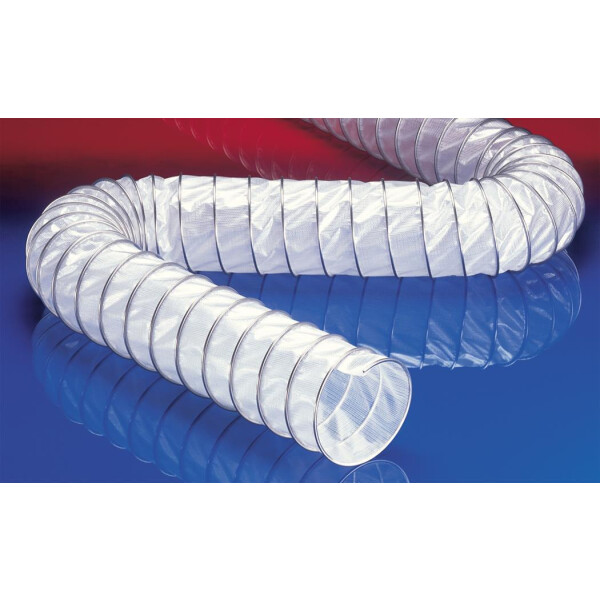

Polyethylen Klemmprofilschlauch CP PE 457 von Norres
Anwendungen:
flexibler Schlauch für Gase und für Stäube, Pulver, Fasern
Chemieindustrie: Chemiedämpfe, Gaspendelschlauch an Verladearm, Farbdämpfe, Farbnebelabsaugung
Asbestentsorgung
Bautentrocknung, Bautrocknung
Eigenschaften:
- Scheuerschutz durch äußeres Klemmprofil
- zugfeste Verklemmung der Wandung im Klemmprofil
- hochflexibel + stauchbar 4:1
- geruchs- und geschmacksfrei
- gute Laugen- und Säurenbeständigkeit
- extrem gute Chemikalienbeständigkeit
- RoHS konform
Temperaturbereich:
-35°C bis 80°C
Konstruktion, Werkstoff:
- CP-Konstruktion
- Klemmprofil-Stutzwendel: Stahl verzinkt
- Wandung: Polyethylen-Mischgewebe (LDPE + HDPE)
Lagerlängen: 3 Meter oder 6 Meter (weitere Abmessungen und Längen auf Anfrage lieferbar)
Farbe: grau
Detaillierte Daten Norres Polyethylen Klemmprofilschlauch CP PE 457:
|
Ø-Innen
in / mm
|
Ø-Außen
mm
|
Über-
druck bar
|
Unter-
druck bar
|
mm
|
Gewicht
kg/m
|
Lieferbare längen
m |
| 2 / 50-51 | 62,00 | 0,490 | 0,270 | 18 | 0,44 | 6 |
| - / 55 | 67,00 | 0,460 | 0,250 | 20 | 0,47 | 6 |
| 2,36 / 60 | 72,00 | 0,440 | 0,220 | 20 | 0,51 | 6 |
| 2,5 / 63-65 | 77,00 | 0,420 | 0,200 | 22 | 0,54 | 6 |
| - / 70 | 82,00 | 0,400 | 0,180 | 22 | 0,59 | 6 |
| 3 / 75-76 | 87,00 | 0,380 | 0,160 | 24 | 0,63 | 6 |
| - / 80 | 92,00 | 0,365 | 0,140 | 24 | 0,67 | 6 |
| 3,5 / 89-90 | 102,00 | 0,340 | 0,100 | 26 | 0,75 | 6 |
| 4 / 100-102 | 112,00 | 0,225 | 0,085 | 28 | 0,54 | 6 |
| - / 110 | 122,00 | 0,210 | 0,075 | 30 | 0,58 | 3 6 |
| 4,5 / 114-115 | 127,00 | 0,205 | 0,070 | 32 | 0,61 | 3 6 |
| 4,72 / 120 | 132,00 | 0,200 | 0,065 | 32 | 0,64 | 3 6 |
| 5 / 125-127 | 137,00 | 0,195 | 0,060 | 34 | 0,66 | 3 6 |
| - / 130 | 142,00 | 0,180 | 0,055 | 34 | 0,69 | 3 6 |
| 5,5 / 140 | 152,00 | 0,180 | 0,040 | 36 | 0,74 | 3 6 |
| 6 / 150-152 | 162,00 | 0,120 | 0,035 | 38 | 0,79 | 3 6 |
| 6,3 / 160 | 172,00 | 0,115 | 0,030 | 40 | 0,84 | 3 6 |
| 6,5 / 165 | 177,00 | 0,110 | 0,030 | 41 | 0,86 | 3 6 |
| - / 170 | 182,00 | 0,110 | 0,030 | 42 | 0,89 | 3 6 |
| - / 175 | 187,00 | 0,110 | 0,030 | 44 | 0,91 | 3 6 |
| 7 / 178-180 | 192,00 | 0,110 | 0,025 | 44 | 0,94 | 3 6 |
| 8 / 200-203 | 212,00 | 0,100 | 0,020 | 48 | 0,81 | 3 6 |
| - / 215 | 227,00 | 0,095 | 0,020 | 52 | 0,86 | 3 6 |
| - / 225 | 237,00 | 0,090 | 0,020 | 54 | 0,89 | 3 6 |
| 9 / 228-229 | 240,00 | 0,080 | 0,020 | 54 | 0,91 | 3 6 |
| - / 250 | 262,00 | 0,070 | 0,015 | 58 | 0,99 | 3 6 |
| 10 / 254 | 266,00 | 0,065 | 0,015 | 59 | 1,01 | 3 6 |
| - / 275 | 287,00 | 0,060 | 0,015 | 64 | 1,09 | 3 6 |
| 11 / 280 | 292,00 | 0,060 | 0,015 | 65 | 1,11 | 3 6 |
| - / 300 | 312,00 | 0,060 | 0,010 | 68 | 1,18 | 3 6 |
| 12 / 305 | 317,00 | 0,055 | 0,010 | 69 | 1,20 | 3 6 |
| - / 315 | 327,00 | 0,050 | 0,010 | 71 | 1,24 | 3 6 |
| - / 325 | 337,00 | 0,045 | 0,010 | 74 | 1,28 | 3 6 |
| 13 / 330 | 342,00 | 0,045 | 0,010 | 75 | 1,30 | 3 6 |
| - / 350 | 362,00 | 0,045 | 0,010 | 78 | 1,38 | 3 6 |
| 14 / 356 | 368,00 | 0,040 | 0,010 | 79 | 1,40 | 3 6 |
| - / 375 | 387,00 | 0,040 | 0,010 | 83 | 1,47 | 3 6 |
| - / 400 | 412,00 | 0,040 | 0,010 | 88 | 1,57 | 3 6 |
| 18 / 457 | 469,00 | 0,035 | 0,005 | 100 | 1,79 | 3 6 |
| - / 500 | 512,00 | 0,025 | 0,005 | 108 | 1,96 | 3 6 |
Über- und Unterdruck Klemmprofilschlauch CP PE 457 sind empfohlene Betriebsgrenzwerte, auf Anfrage können Produkte höher belastet werden. Biegeradius gemessen an der Innenseite des Schlauchbogens. Technische Änderungen vorbehalten. Alle Werte wurden bei 20°C ermittelt und sind ca. Angaben.
Technische Informationen
Datenblatt Polyethylen Klemmprofilschlauch CP PE 457
Montagehinweis
Montagehinweis
Merkmale
Angaben zur Produktsicherheit
Herstellerinformationen:
Norres Schlauchtechnik GmbH
Am Stadthafen 12 - 16
Nordrhein-Westfalen
Gelsenkirchen, Deutschland, 45881
info@norres-baggerman.com
https://www.norres.com/de/home/
Am Stadthafen 12 - 16
Nordrhein-Westfalen
Gelsenkirchen, Deutschland, 45881
info@norres-baggerman.com
https://www.norres.com/de/home/
| Schläuche nach Medium: | RauchLuftGase |
| Schläuche nach Anwendung: | AbluftschlauchBelüftungAbsaugarmLüftungsschlauch |
| Versandgewicht: | 3,90 kg |
| Inhalt: | 3,00 m |
