Beschreibung

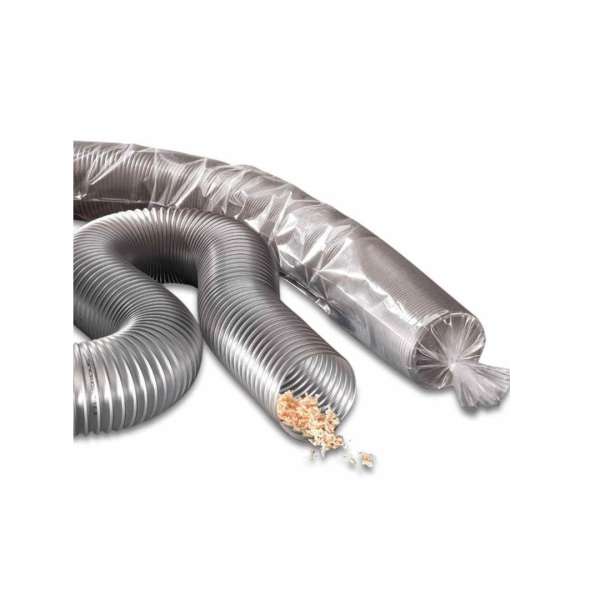

Norres TIMBERDUC® PUR 531 AS – Absaugschlauch 10 m, Ø 70 mm, für Späne & Holzstaub
Anwendungen:
Absauganlage, Entstaubungsanlage, Filteranlage, Ölnebelabsaugung; explosionsgefährdeter Bereich; Holzstaubabsaugung, Holzspäne: Holzindustrie, Möbelproduktion, Sägewerk; Holzstaubabsaugung: CNC-Maschine, CNC-Bearbeitungszentrum (besonders für sich schnell bewegende); Faltenbalg, Kompensator.
Eigenschaften:
- leichte Ausführung
- hochflexibel + stauchbar 4:1
- abriebfest
- mikrobenfest
- gute Öl-, Benzin- und Chemikalienbeständigkeit
- schwerentflammbar nach: DIN 4102-B1
- Wandung permanent antistatisch: gemäß ISO 8031 Durchgangs- und Oberflächenwiderstand < 109 Ohm
- gemäß TRGS 727 und ATEX 2014/34/EU (1999/92/EG): zur Aspiration brennbarer Stäube (Zone 22 im Inneren), zum Fördern für nicht brennbare Flüssigkeiten, zum Einsatz in Zone 1 und 2 (Gase)
- erfüllt die Sicherheitsauflagen der deutschen Holz-BG
- gemäß DIN 26057 Typ 1
- RoHS konform
Temperaturbereich:
-40°C bis 90°C
kurzzeitig bis 125°C
Konstruktion, Werkstoff:
- patentierter PROTAPE® Folienschlauch
- in der Wandung eingebetteter Federstahldraht
- Wandung: gegen aggressive Hölzer und Holzschutzmittel beständiges, permanent-antistatisches Premium Polyurethan (Pre-PUR®)
- Wandstärke ca. 0,4 mm
- Farbe: Silber Transparent
Detaillierte Daten:
|
Ø-Innen
in / mm
|
Ø-Außen
mm
|
Überdruck
bar |
Unterdruck
bar |
Biege-
radius mm
|
Gewicht
kg/m
|
Lieferbare längen
m |
| 2 / 50-51 | 58 | 0,480 | 0,170 | 33 | 0,240 | 5 10 15 |
| 2,36 / 60 | 68 | 0,405 | 0,145 | 38 | 0,340 | 5 10 15 |
| 2,5 / 63-65 | 73 | 0,370 | 0,130 | 40 | 0,360 | 5 10 15 |
| - / 70 | 78 | 0,345 | 0,125 | 43 | 0,390 | 5 10 15 |
| 3 / 75-76 | 83 | 0,325 | 0,115 | 45 | 0,410 | 5 10 15 |
| - / 80 | 88 | 0,305 | 0,110 | 48 | 0,440 | 5 10 15 |
| 3,5 / 89-90 | 98 | 0,270 | 0,095 | 53 | 0,490 | 5 10 15 |
| 4 / 100-102 | 108 | 0,245 | 0,055 | 58 | 0,520 | 5 10 15 |
| - / 110 | 118 | 0,220 | 0,050 | 63 | 0,570 | 5 10 15 |
| 4,5 / 114-115 | 123 | 0,210 | 0,050 | 66 | 0,590 | 5 10 15 |
| 4,72 / 120 | 128 | 0,205 | 0,045 | 68 | 0,620 | 5 10 15 |
| 5 / 125-127 | 133 | 0,195 | 0,045 | 71 | 0,640 | 5 10 15 |
| - / 130 | 138 | 0,185 | 0,040 | 73 | 0,680 | 5 10 15 |
| 5,5 / 140 | 148 | 0,175 | 0,040 | 78 | 0,720 | 5 10 15 |
| 6 / 150-152 | 158 | 0,160 | 0,035 | 83 | 0,770 | 5 10 15 |
| 6,3 / 160 | 168 | 0,150 | 0,035 | 88 | 0,820 | 5 10 15 |
| 7 / 178-180 | 188 | 0,135 | 0,030 | 98 | 0,920 | 5 10 15 |
| 8 / 200-203 | 208 | 0,120 | 0,025 | 108 | 1,040 | 5 10 |
| - / 250 | 258 | 0,100 | 0,020 | 136 | 1,300 | 5 10 |
| 11 / 280 | 288 | 0,085 | 0,020 | 149 | 1,450 | 5 10 15 |
| - / 300 | 309 | 0,080 | 0,015 | 159 | 1,730 | 5 10 15 |
| - / 315 | 324 | 0,075 | 0,015 | 167,5 | 1,820 | 5 10 15 |
| - / 350 | 359 | 0,070 | 0,015 | 185 | 2,010 | 5 10 15 |
| - / 400 | 409 | 0,060 | 0,015 | 210 | 2,300 | 5 10 15 |
Über- und Unterdruck sind empfohlene Betriebsgrenzwerte, auf Anfrage können Produkte höher belastet werden. Biegeradius gemessen an der Innenseite des Schlauchbogens. Technische Änderungen vorbehalten. Alle Werte wurden bei 20°C ermittelt und sind ca. Angaben.
Datenblatt TIMBERDUC® PUR 531 AS
Montagehinweis
Verlegerichtlinie
Brandschutzprüfung-DIN
TRGS727/ ATEX Zertifikat
TRGS727 / ATEX Werksbescheinigung
