Prevost Sicherheitskupplung - Set Druckluftstecker Stecknippel Schnellkupplungen PREVOS ESI Nennweite (NW) 7,4
PrevoS1 ESI 07 die leistungsstarke Profi Druckluft Sicherheitskupplung für Industrie und Handwerk
- Ergonomische und kompakte Form für eine intuitive, problemlose Handhabung
- Kompakte Maße
- Optimierter Medienfluss
- Ohne Druckverlust
- Völlige Dichtheit der Kupplung
- Dichtheit der Gewinde durch Flachdichtung
Einfach in der Handhabung:
- Mit einem Handgriff druckentlasten und Druckluftwerkzeug oder Schlauch mit der Druckluftkupplung anschließen
- Sofortiger und kraftsparender Anschluss
- Kompatibel mit allen europäischen Standardverbindungen der NW 7,4 (7,4 mm)
Sicher im Betrieb:
- Anschluss lässt sich völlig einfach und sicher lösen
- Keine Gefahr eines Peitschenhiebs oder einer unbeabsichtigten Abtrennung
- Automatische Druckentlastung und Abtrennung
- Geprüfte Sicherheit, entspricht ISO 4414 und DIN EN 983
Robust und Zuverlässig bei der Arbeit:
- PrevoS1 ESI Kupplung aus verstärktem Verbundmaterial mit verbesserten mechanischen Eigenschaften
- Widerstandsfähig gegen (Abrieb und Stöße, Vibrationen, Quetschungen, Korrosion)
- Antistatisches, leichtes und kratzfestes Material
- Zuverlässiger und flexibler sofort greifender Mechanismus
- Völlige Dichtheit
Wirtschaftliche Vorteile in der Verwendung:
- Produktivitätssteigerung (leichte Benutzung und hohe Lebensdauer)
- Senkung der Energiekosten (dauerhafte Dichtheit)
- Maximale Leistung der Systeme und Druckluftwerkzeuge
Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Fertigungsindustrie, Werkstätten, Automotive.
Detaillierte Daten Prevost Druckluftstecke Set NW 7,4:
Schnellkupplung:
Technologie: "One-Push"-Sicherheit (Schutz vor Peitschenhieb)
Betriebsdruck: 2 bis 12 bar
Durchsatz bei 6 Bar: 1 820 l/min (P = 0,6 bar)
Temperatur: -15°C bis +70°C
Werkstoff Körper: Verbundwerkstoff
Dichtungsmaterial: Nitrildichtung
Weglassen: Kratzschutz Antistatisch
Stecknippel:
Durchgang: 7,4 mm
Werkstoff: Behandelter Stahl rostschutzbehandelt

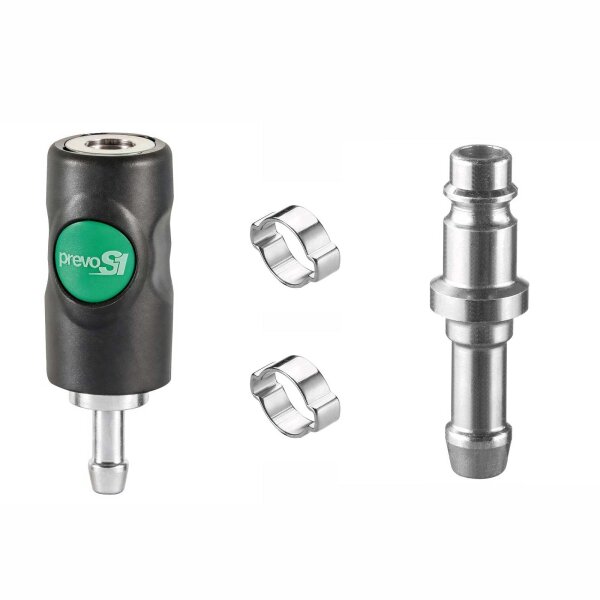

Set bestehend aus: 1 x Sicherheits-Schnellkupplung PREVO S1 - ESI 07, 1 x Stecknippel für Schnellkupplung ERP 07, 2 x 2 Ohr Klemme aus vergütetem Stahl passend für Schlauch Wahlweise (Set 6mm Spannbereich 11-13mm, Set 9mm Spannbereich 14-17mm, Set 10mm Spannbereich 15-18mm, Set 13mm Spannbereich 18-21mm)
Lesen Sie auch unseren Ratgeber zu Druckluft-Kupplungen um mehr zu erfahren.
Sicherheitskupplung NW 7,4 mit Schlauchtülle
|
Anschluss mm |
A
mm
|
B
mm
|
C
mm
|
| 6 mm | 87,3 | 32,25 | 22,6 |
| 8 mm | 87,3 | 32,25 | 22,6 |
| 9 mm | 87,3 | 32,25 | 22,6 |
| 10 mm | 87,3 | 32,25 | 22,6 |
| 13 mm | 92,3 | 32,25 | 22,6 |
Sicherheitskupplung NW 7,4 mit Außengewinde (zylindrisch)
|
Anschluss Zoll |
A mm |
B mm |
C mm |
| 1/4" | 81,3 | 32,25 | 23,0 |
| 3/8" | 82,3 | 32,25 | 23,0 |
| 1/2" | 84,3 | 32,25 | 23,0 |
Sicherheitskupplung NW 7,4 mit Innengewinde (zylindrisch)
|
Anschluss Zoll |
A mm |
B mm |
C mm |
| 1/4" | 73,3 | 32,25 | 23 |
| 3/8" | 73,3 | 32,25 | 23 |
| 1/2" | 80,3 | 32,25 | 26 |
Stecknippel für Schnellkupplungen NW 7,4
|
Anschluss für Schlauch mit Innen-Ø (mm) |
A mm |
| 6 mm | 44,5 |
| 9 mm | 54 |
| 10 mm | 46 |
| 13 mm | 51,5 |
