Beschreibung

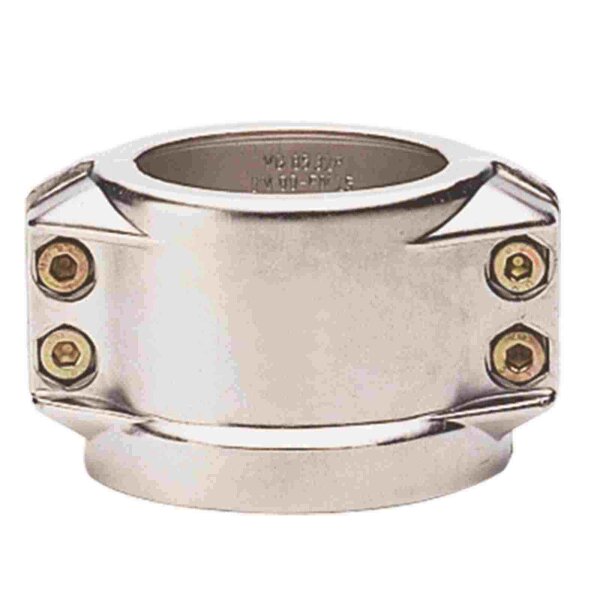

Aluminium Klemmschalen 2-teilig nach der Norm EN 14420-3
Zweiteilige Klemmschalen aus Aluminium nach Norm EN 14420-3 (DIN 2817) für den Einband von Kupplungen und Schlaucharmaturen mit glattem Kombi Schlauchstutzen und Sicherungsbund. Die Klemmschalen werden Komplett mit Schrauben und Muttern geleifert. Jeder Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben. Pro Schlauch und Armatur wird ein Satz Klemmschalen benötigt.
Anwendungsbereiche der Aluminium Klemmschalen:
Industrie, Bau, Landwirtschaft, Lebensmittelindustrie, Chemieindustrie, Handwerk
Norm: EN 14420-3
Material: Aluminium
Betriebsdruck: 25 bar
Lieferumfang: Inklusive Inbusschrauben und Muttern
Lesen Sie unseren Ratgeber über Klemmschalen und Armaturen mit Sicherungsbund: Die Verbindungslösung für sicheren Halt
Technische Informationen der Klemmschalen aus Aluminium:
| Für Schlauch Ø Innen (mm) | Wand (mm) | Minimaler Spannbereich (mm) | Maximaler Spannbereich (mm) | Gewicht (kg/St.) |
| 13,0 | 5,0 | 22 | 24 | 0,110 |
| 19,0 | 6,0 | 30 | 33 | 0,140 |
| 25,0 | 5,0 | 34 | 37 | 0,150 |
| 25,0 | 6,0 | 36 | 39 | 0,150 |
| 32,0 | 5,0 | 41 | 44 | 0,140 |
| 32,0 | 6,0 | 43 | 46 | 0,160 |
| 32,0 | 8,0 | 47 | 50 | 0,170 |
| 38,0 | 5,0 | 47 | 50 | 0,160 |
| 38,0 | 6,5 | 50 | 53 | 0,190 |
| 38,0 | 8,0 | 53 | 56 | 0,180 |
| 38,0 | 10,0 | 57 | 60 | 0,180 |
| 40,0 | 7,0 | 53 | 56 | 0,190 |
| 40,0 | 10,0 | 58 | 61 | 0,190 |
| 50,0 | 5,0 | 59 | 62 | 0,270 |
| 50,0 | 6,0 | 62 | 64 | 0,260 |
| 50,0 | 8,0 | 63 | 67 | 0,300 |
| 50,0 | 10,0 | 69 | 71 | 0,320 |
| 63,0 | 6,0 | 74 | 77 | 0,440 |
| 63,0 | 8,0 | 78 | 82 | 0,430 |
| 63,0 | 10,0 | 84 | 87 | 0,460 |
| 75,0 | 5,0 | 85 | 88 | 0,460 |
| 75,0 | 6,0 | 87 | 90 | 0,450 |
| 75,0 | 8,0 | 88 | 93 | 0,460 |
| 75,0 | 10,0 | 94 | 97 | 0,510 |
| 80,0 | 8,0 | 94 | 97 | 0,460 |
| 100,0 | 6,5 | 111 | 115 | 1,200 |
| 100,0 | 8,0 | 114 | 119 | 1,150 |
| 100,0 | 10,0 | 118 | 122 | 1,150 |
| 100,0 | 12,0 | 122 | 126 | 1,500 |
| 125,0 | 10,0 | 143 | 148 | 1,740 |
| 150,0 | 10,0 | 168 | 174 | 3,290 |
| 150,0 | 13,0 | 174 | 180 | 3,950 |
| 200,0 | 12,0 | 222 | 229 | 6,750 |
