Beschreibung

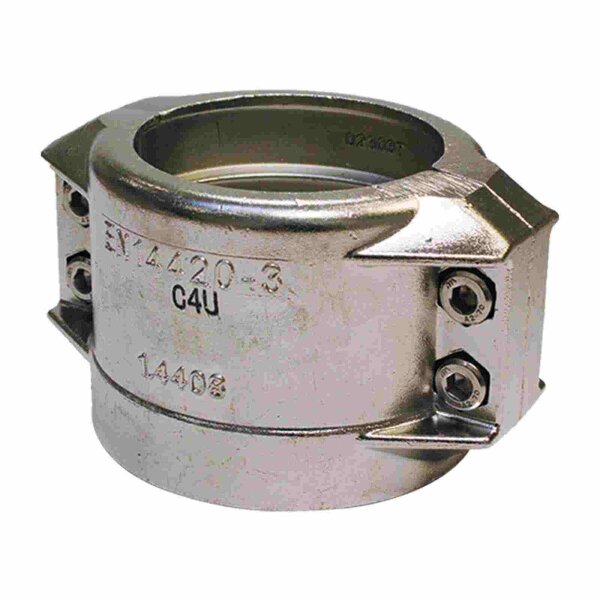

Zweiteilige Klemmschalen aus Edelstahl (1.4408) nach Norm EN 14420-3 (DIN 2817) für den Einband von Kupplungen und Schlauchamaturen mit glattem Kombi Schlauchstutzen und Sicherungsbund. Die Klemmschalen werden Komplett mit Schrauben und Muttern geleifert. Jeder Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben. Pro Schlauch und Armatur wird ein Satz Klemmschalen benötigt.
Anwendungsbereiche der Edelstahl Klemmschalen:
Industrie, Bau, Landwirtschaft, Lebensmittelindustrie, Chemieindustrie, Handwerk
Norm: EN 14420-3
Material: Edelstahl (1.4408)
Betriebsdruck: 25 bar
Lieferumfang: Inklusive Inbusschrauben und Muttern
Lesen Sie unseren Ratgeber über Klemmschalen und Armaturen mit Sicherungsbund: Die Verbindungslösung für sicheren Halt
Technische Informationen der Klemmschalen aus Edelstahl:
| Für Schlauch Ø Innen (mm) | Wand (mm) | Minimaler Spannbereich (mm) | Maximaler Spannbereich (mm) | Gewicht (kg/St.) |
| 25,0 | 6,0 | 36 | 39 | 0,350 |
| 32,0 | 6,0 | 43 | 46 | 0,380 |
| 38,0 | 6,5 | 50 | 53 | 0,450 |
| 50,0 | 5,0 | 59 | 62 | 0,640 |
| 50,0 | 8,0 | 63 | 67 | 0,690 |
| 63,0 | 8,0 | 78 | 82 | 1,120 |
| 75,0 | 6,0 | 86 | 89 | 1,160 |
| 75,0 | 8,0 | 88 | 93 | 1,210 |
| 100,0 | 6,5 | 111 | 115 | 2,820 |
| 100,0 | 8,0 | 114 | 119 | 2,960 |
Technische Informationen
Datenblatt
Klemmschalen und Armaturen mit Sicherungsbund
