Beschreibung

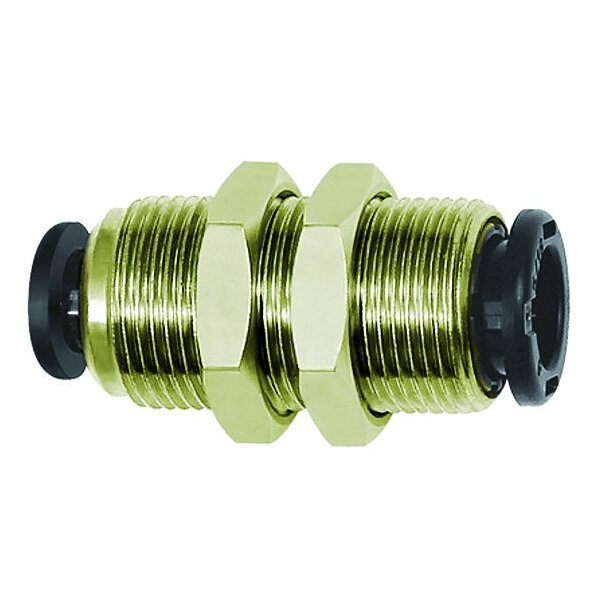

Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
SW mm |
| M13x1,0 | 4/6 |
16
|
32,7 | 16 |
| M15x1,0 | 4/8 |
16
|
34,4 | 17 |
| M15x1,0 | 6/8 |
16
|
35,0 | 17 |
| M17x1,0 | 6/10 |
16
|
37,5 | 20 |
| M20x1,0 | 6/12 |
16
|
37,8 | 20 |
| M17x1,0 | 8/10 |
16
|
39,0 | 24 |
| M20x1,0 | 8/12 |
16
|
40,1 | 24 |
| M20x1,0 | 10/12 |
16
|
40,8 | 24 |
