Beschreibung

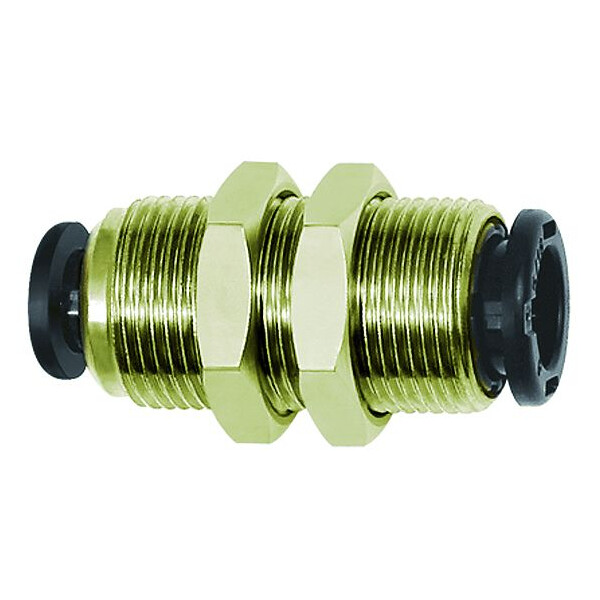

Gerade Schott-Steckverbindung click-clock für Schlauch 3 bis 14 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten Schott-Steckverbindung click-clock
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
SW mm |
| M8x0,75 | 3 |
16
|
18,9 | 10 |
| M11x1,0 | 4 |
16
|
30,6 | 13 |
| M14x1,0 | 5 |
16
|
33,5 | 17 |
| M13x1,0 | 6 |
16
|
33,0 | 16 |
| M15x1,0 | 8 |
16
|
35,7 | 17 |
| M17x1,0 | 10 |
16
|
39,2 | 20 |
| M20x1,0 | 12 |
16
|
40,7 | 24 |
| M24x1,0 | 14 |
16
|
45,9 | 27 |
Technische Informationen
Datenblatt
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
