Beschreibung

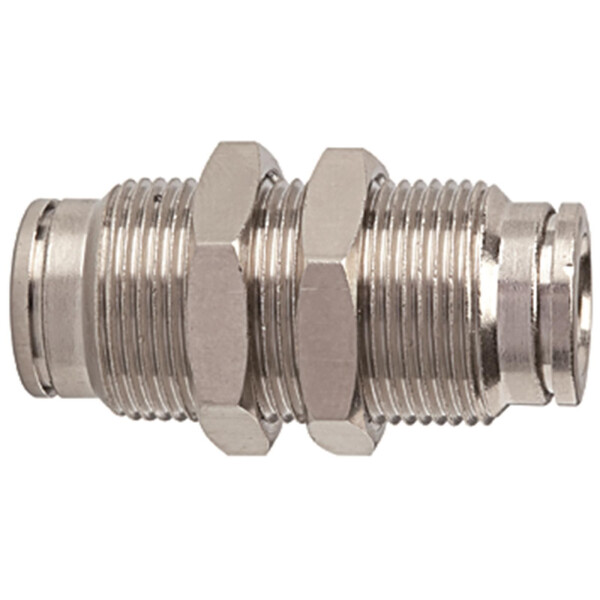

Gerade Schott-Steckverbindung metallica für Schlauch Ø 4 bis 16 mm
Die Schnellsteckverbinder aus der metallica Serie komplett aus Messing.
Die Teile mit zylindrischem Gewinde sind mit einem FKM-O-Ring ausgestattet.
Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten Schott-Steckverbindung metallica:
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Messing vernickelt |
| Lösering | Messing vernickelt Messing vernickelt |
| Spannring | Edelstahl |
| O-Ring | FKM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
| Gewinde |
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
SW mm |
| M10x1,0 | 4 |
16
|
31,5 | 13 |
| M14x1,0 | 6 |
16
|
33,5 | 17 |
| M16x1,0 | 8 |
16
|
37,0 | 18 |
| M17x1,0 | 10 |
16
|
39,5 | 20 |
| M20x1,0 | 12 | 16 | 42,0 | 24 |
| M22x1,0 | 14 | 16 | 46,0 | 25 |
| M28x1,5 | 16 | 16 | 50,0 | 36 |
