Beschreibung

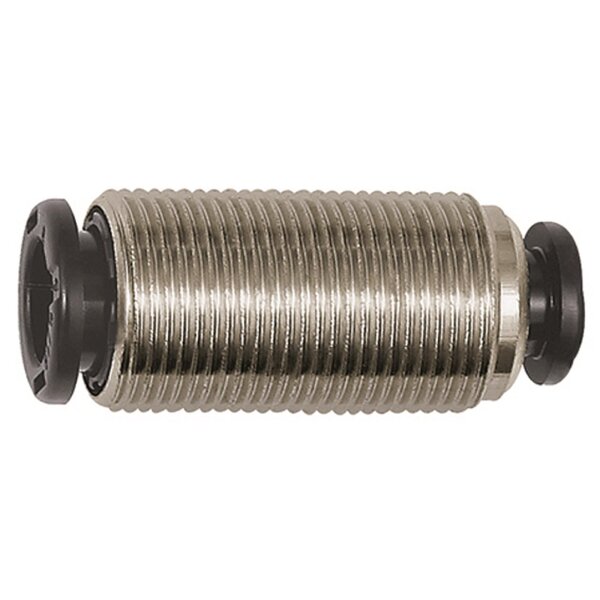

Gerade Steckverbindung click-clock reduzierend für Schlauch 4/6 bis 10/12 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten reduzierende Steckverbindung click-clock:
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
| M13x1,0 | 4/6 |
16
|
32,7 |
| M15x1,0 | 4/8 |
16
|
34,4 |
| M15x1,0 | 6/8 |
16
|
35,0 |
| M17x1,0 | 6/10 |
16
|
37,5 |
| M20x1,0 | 6/12 |
16
|
39,0 |
| M17x1,0 | 8/10 |
16
|
37,8 |
| M20x1,0 | 8/12 |
16
|
40,1 |
| M20x1,0 | 10/12 |
16
|
40,8 |
Technische Informationen
Datenblatt
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
