Beschreibung

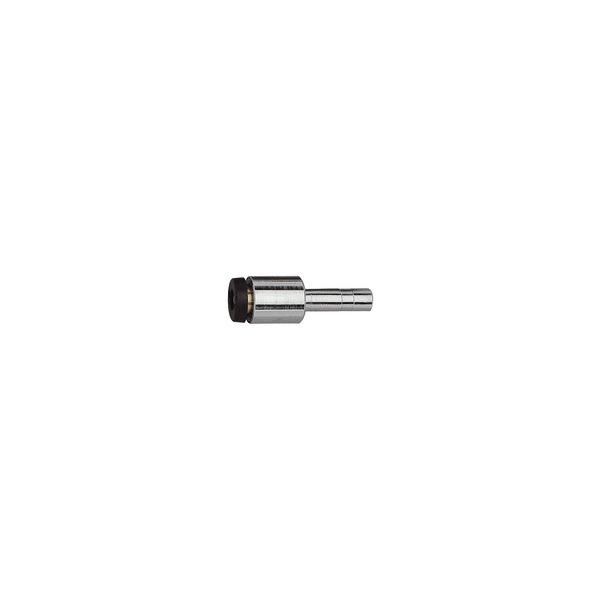

Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Ø1 mm
|
Ø2 mm |
Arbeitsdruck
max. bar |
L1
mm |
| 4 | 3 |
16
|
26,0 |
| 6 | 4 |
16
|
29,9 |
| 6 | 5 |
16
|
36,0 |
| 8 | 4 |
16
|
28,7 |
| 8 | 5 |
16
|
34,5 |
| 8 | 6 |
16
|
31,9 |
| 10 | 6 |
16
|
36,2 |
| 10 | 8 |
16
|
40,8 |
| 12 | 8 | 16 | 40,1 |
| 12 | 10 | 16 | 44,3 |
| 14 | 10 | 16 | 44,3 |
| 14 | 12 | 16 | 50,0 |
