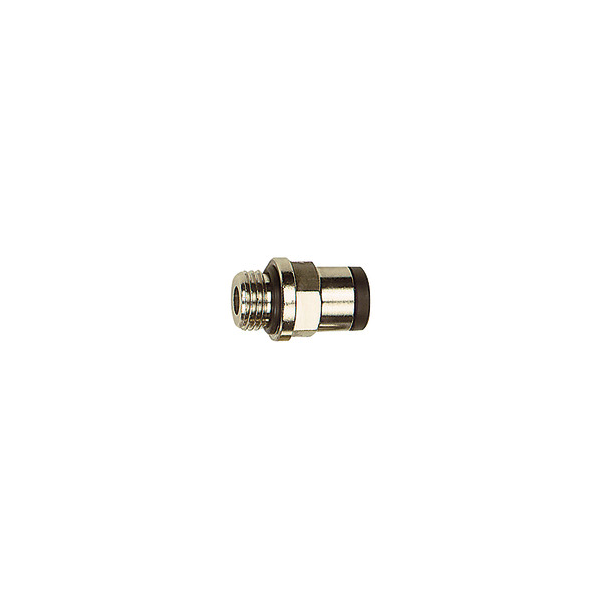

Gerade Steckverschraubung click-clock Außengewinde zylindrisch mit O-Ring und Außensechskant (M-Gewinde ohne Außensechskant)
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten Steckverschraubung click-clock AG zylindrisch mit Außensechskant und O-Ring
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
Innen- Sechskant
mm |
SW
mm |
Außen- Sechskant mm |
| M3 | 3 |
16
|
12,6 | 1,5 | Ø 5,8 | ohne |
| M5 | 3 |
16
|
13,0 | 2 | Ø 5,8 | ohne ohne |
| M5 | 4 |
16
|
20,3 | 2,5 | Ø 9 | ohne |
| M5 | 5 |
16
|
22,5 | 2,5 | Ø 12 | ohne |
| M5 | 6 |
16
|
21,9 | 2,5 | Ø 11 | ohne |
| M7 | 4 |
16
|
18,9 | 3 | Ø 9 | ohne |
| M7 | 6 |
16
|
23,0 | 4 | Ø 11 | ohne |
| G 1/8 | 4 |
16
|
18,0 | 3 | 10 | mit |
| G 1/8 | 5 |
16
|
22,0 | 3 | 13 | mit |
| G 1/8 | 6 |
16
|
21,6 | 4 | 12 | mit |
| G 1/8 | 8 |
16
|
25,4 | 5 | 13 | mit |
| G 1/4 | 4 |
16
|
19,8 | 3 | 10 | mit |
| G 1/4 | 5 |
16
|
24,0 | 3 | 12 | mit |
| G 1/4 | 6 |
16
|
20,3 | 4 | 12 | mit |
| G 1/4 | 8 |
16
|
24,4 | 6 | 14 | mit |
| G 1/4 | 10 |
16
|
29,2 | 7 | 16 | mit |
| G 1/4 | 12 |
16
|
30,5 | 7 | 19 | mit |
| G 3/8 | 8 |
16
|
22,8 | 6 | 14 | mit |
| G 3/8 | 10 |
16
|
26,5 | 8 | 16 | mit |
| G 3/8 | 12 |
16
|
28,1 | 10 | 19 | mit |
| G 3/8 | 14 |
16
|
33,8 | 10 | 22 | mit |
| G 1/2 | 10 |
16
|
29,8 | 8 | 16 | mit |
| G 1/2 | 12 |
16
|
29,3 | 10 | 19 | mit |
| G 1/2 | 14 |
16
|
31,5 | 12 | 22 | mit |
