Beschreibung

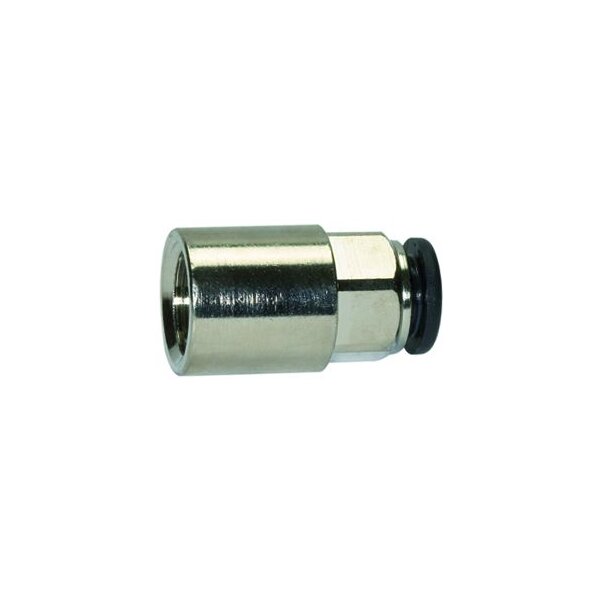

Gerade Steckverschraubung click-clock Innengewinde zylindrisch mit Außensechskant für Schlauch 3 bis 12 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten Steckverschraubung Innengewinde zylindrisch mit Außensechskant
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
SW
mm |
| M5 | 3 |
16
|
15,7 | 7 |
| G 1/8 | 4 |
16
|
26,2 | 10 |
| G 1/8 | 5 |
16
|
27,5 | 12 |
| G 1/8 | 6 |
16
|
27,1 | 12 |
| G 1/8 | 8 |
16
|
28,1 | 13 |
| G 1/4 | 4 |
16
|
28,6 | 10 |
| G 1/4 | 5 |
16
|
29,5 | 12 |
| G 1/4 | 6 |
16
|
29,3 | 12 |
| G 1/4 | 8 |
16
|
30,0 | 14 |
| G 1/4 | 10 |
16
|
31,8 | 16 |
| G 3/8 | 10 |
16
|
36,8 | 16 |
| G 3/8 | 12 |
16
|
37,0 | 19 |
| G 1/2 | 12 |
16
|
40,5 | 19 |
Technische Informationen
Datenblatt
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
