Beschreibung

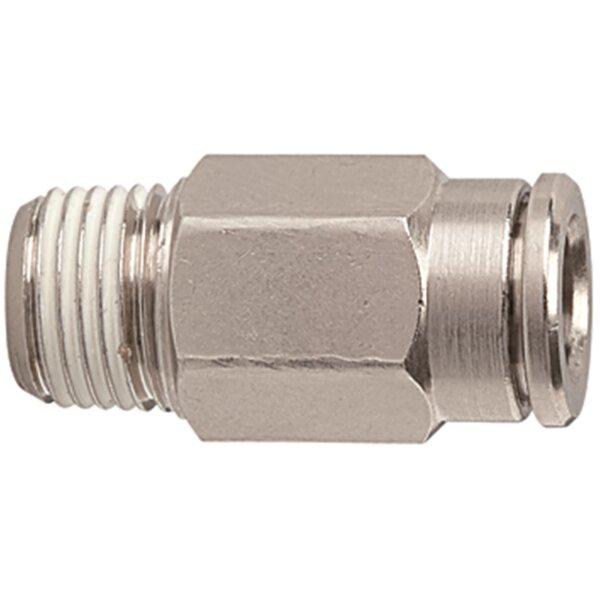

Gerade Steckverschraubung metallica Außengewinde konisch mit Gewindebeschichtung und Außensechskant für Schlauch Ø 4 bis 12 mm
Die Schnellsteckverbinder aus der metallica Serie komplett aus Messing.
Die Teile mit zylindrischem Gewinde sind mit einem FKM-O-Ring ausgestattet.
Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten Steckverbindung metallica AG konisch Außensechskant
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Messing vernickelt |
| Lösering | Messing vernickelt |
| Spannring | Edelstahl |
| O-Ring | FKM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
SW
mm |
| R 1/8 | 4 |
16
|
22,5 | 10 |
| R 1/8 | 6 |
16
|
24,5 | 11 |
| R 1/8 | 8 |
16
|
27,5 | 13 |
| R 1/4 | 4 |
16
|
22,5 | 14 |
| R 1/4 | 6 |
16
|
24,5 | 14 |
| R 1/4 | 8 |
16
|
27,5 | 13 |
| R 1/4 | 10 |
16
|
32,5 | 16 |
| R 1/4 | 12 |
16
|
32,5 | 17 |
| R 3/8 | 8 |
16
|
28,0 | 17 |
| R 3/8 | 10 |
16
|
32,5 | 17 |
| R 3/8 | 12 |
16
|
30,5 | 17 |
| R 1/2 | 12 |
16
|
33,0 | 22 |
