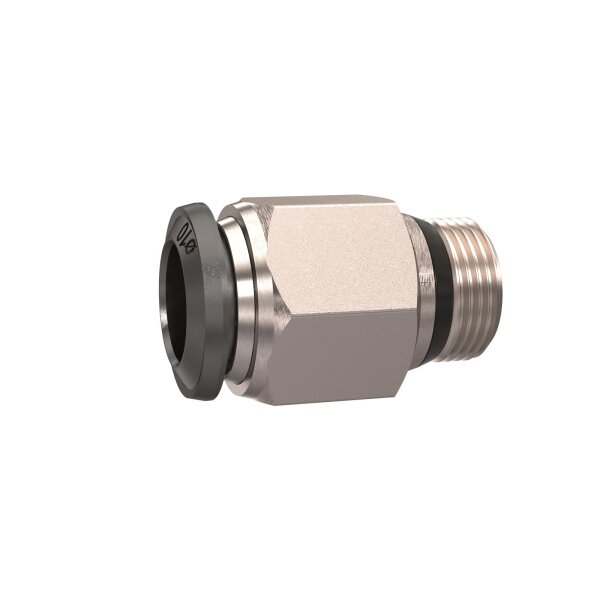

Gerade Steckverschraubung universal short konisch dichtend für Schlauch Ø 6 bis 10 mm
Die Schnellsteckverbinder aus der universal short Serie sind aus vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Ein hohes Maß an Flexibilität bietet das konisch dichtende Gewinde, da es sowohl mit konischen als auch mit zylindrischen Gewinden kompatibel ist. So kann die Schnellsteckverbindung mit einer Vielzahl von Gewindearten (BSPP, BSPT, NPT, NPTF, PT, PF) der Normen ISO 7.1 und ISO 228 kombiniert werden.
Detaillierte Daten Steckverbindung universal short konisch dichtend
| Arbeitsdruck max. | -0,99 bis 20 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Messing vernickelt |
| Lösering | POM |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch- Außen-Ø mm |
L1
mm |
SW mm |
Innensechskant |
| G 1/8 | 6 | 21,5 | 13 | 4 |
| G 1/8 | 8 | 24,5 | 14 | 5 |
| G 1/4 | 6 | 21,0 | 14 | 4 |
| G 1/4 | 8 | 22,0 | 14 | 6 |
| G 1/4 | 10 | 28,0 | 17 | 7 |
| G 3/8 | 6 | 23,0 | 17 | 4 |
| G 3/8 | 8 | 23,0 | 17 | 6 |
| G 3/8 | 10 | 25,5 | 17 | 8 |
| G 1/2 | 6 | 23,5 | 21 | 4 |
| G 1/2 | 8 | 23,5 | 21 | 6 |
| G 1/2 | 10 | 26,0 | 21 | 8 |
