Beschreibung

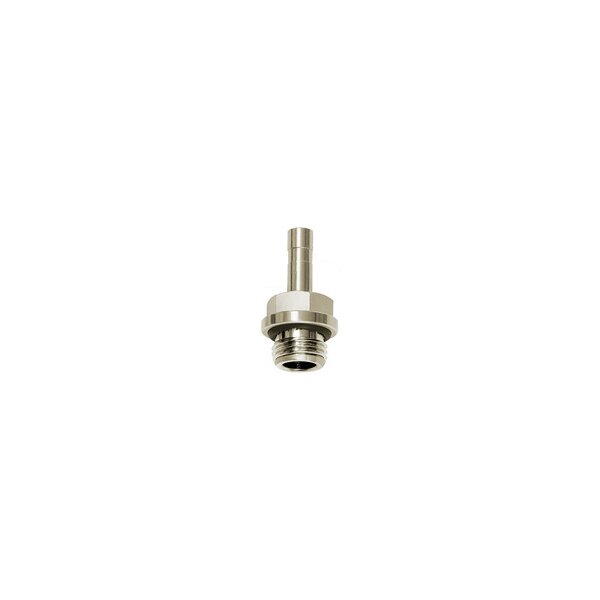

Gewinde-Stecknippel click-clock Außengewinde zylindrisch mit O-Ring für Schlauch 3 bis 14 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten Gewinde-Stecknippel click-clock AG zylindrisch mit O-Ring
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
SW
mm |
| M5 | 3 | 16 | 16,8 | 5 |
| M5 | 4 | 16 | 25,2 | 8 |
| M5 | 5 | 16 | 25,2 | 8 |
| M5 | 6 | 16 | 25,7 | 9 |
| G 1/8 | 4 |
16
|
28,9 | 13 |
| G 1/8 | 5 |
16
|
28,9 | 13 |
| G 1/8 | 6 | 16 | 29,4 | 13 |
| G 1/8 | 8 |
16
|
30,6 | 13 |
| G 1/4 | 4 | 16 | 32,4 | 14 |
| G 1/4 | 5 | 16 | 32,4 | 14 |
| G 1/4 | 6 | 16 | 32,9 | 14 |
| G 1/4 | 8 | 16 | 34,0 | 14 |
| G 1/4 | 10 | 16 | 37,2 | 14 |
| G 1/4 | 12 | 16 | 40,7 | 14 |
| G 3/8 | 8 | 16 | 35,4 | 17 |
| G 3/8 | 10 | 16 | 37,1 | 17 |
| G 3/8 | 12 | 16 | 42,2 | 17 |
| G 3/8 | 14 | 16 | 46,2 | 17 |
| G 1/2 | 10 | 16 | 41,0 | 19 |
| G 1/2 | 12 | 16 | 44,2 | 22 |
| G 1/2 | 14 | 16 | 48,2 | 22 |
