Beschreibung

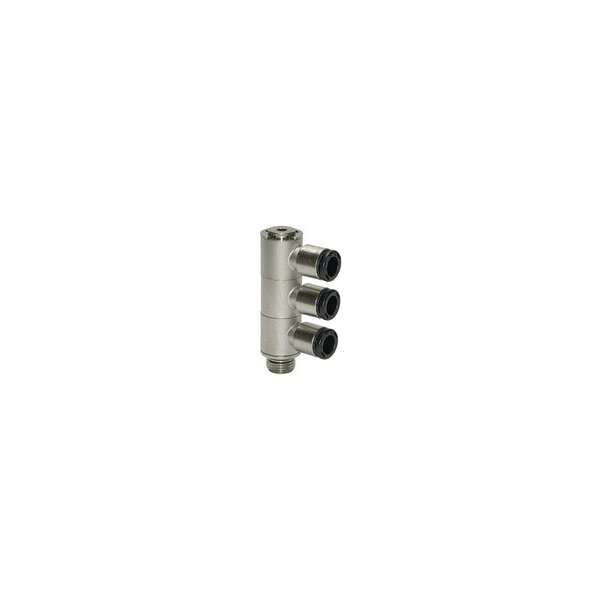

L-Mehrfachverteiler mit Innensechskant click-clock 3-fach drehbar Außengewinde zylindrisch mit O-Ring für Schlauch 4 bis 10 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbarer 3fach L-Mehrfachverteiler AG zylindrisch mit Innensechskant und O-Ring
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
SW
mm |
| G 1/8 | 4 |
16
|
56,7 | 20,2 | 3 |
| G 1/8 | 6 |
16
|
56,7 | 23,5 | 3 |
| G 1/8 | 8 |
16
|
56,7 | 24,8 | 3 |
| G 1/4 | 6 | 16 | 64,3 | 25,6 | 4 |
| G 1/4 | 8 | 16 | 64,3 | 26,5 | 4 |
| G 1/4 | 10 | 16 | 64,3 | 31,4 | 4 |
