Beschreibung

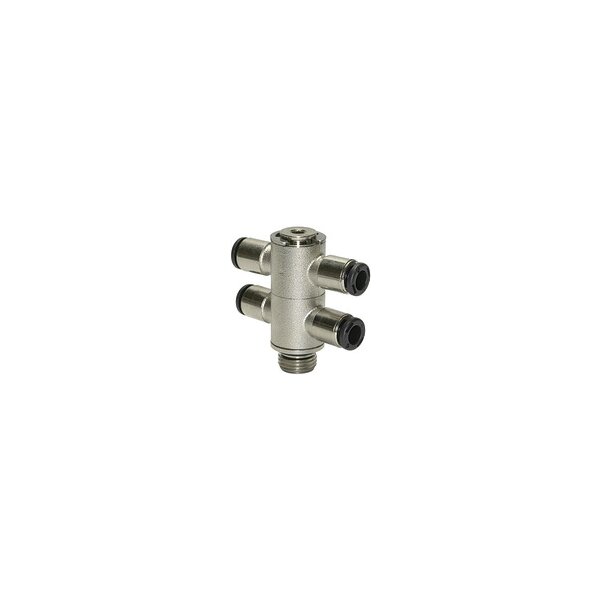

L-Mehrfachverteiler mit Innensechskant click-clock 4-fach drehbar Außengewinde zylindrisch mit O-Ring für Schlauch 4 bis 10 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbarer 4fach L-Mehrfachverteiler AG zylindrisch mit Innensechskant und O-Ring
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
SW
mm |
| M5 | 4 | 16 | 40,4 | 29,9 | 2 |
| M5 | 6 | 16 | 47,0 | 29,9 | 2 |
| G 1/8 | 4 |
16
|
40,4 | 40,9 | 3 |
| G 1/8 | 6 |
16
|
46,0 | 41,1 | 3 |
| G 1/8 | 8 |
16
|
49,6 | 41,1 | 3 |
| G 1/4 | 6 | 16 | 49,0 | 47,0 | 4 |
| G 1/4 | 8 | 16 | 53,0 | 47,0 | 4 |
| G 1/4 | 10 | 16 | 62,8 | 47,0 | 4 |
Technische Informationen
Datenblatt
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
