Beschreibung

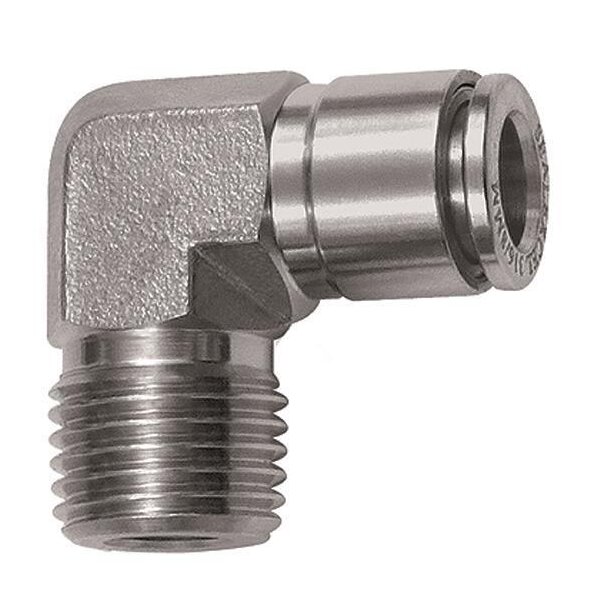

L-Steckverschraubung Edelstahl 1.4404 Außengewinde konisch für Schlauch Ø 4 bis 16 mm
Die Edelstahl 1.4404 ist für den Einsatz in aggressiveren Umgebungen und bei korrosiven Medien geeignet.
Detaillierte Daten L-Steckverschraubung AG konisch:
| Arbeitsdruck max. | 20 bar |
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Edelstahl 1.4404 |
| Dichtmaterial | FPM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | korrosiven Medien |
| Empfohlener Schlauch | PVDF, PTFE, PA, PU |
|
Gewinde
|
Gewindenorm | Für Schlauch- Außen-Ø mm |
L1
mm |
L2 mm |
SW mm |
| R 1/8 | ISO 7-1 | 4 | 20,3 | 16,0 | 10 |
| R 1/8 | ISO 7-1 | 6 | 22,0 | 17,2 | 12 |
| R 1/8 | ISO 7-1 | 8 | 23,2 | 18,2 | 14 |
| R 1/4 | ISO 7-1 | 4 | 22,6 | 21,7 | 14 |
| R 1/4 | ISO 7-1 | 6 | 23,2 | 22,0 | 14 |
| R 1/4 | ISO 7-1 | 8 | 23,2 | 21,7 | 14 |
| R 1/4 | ISO 7-1 | 10 | 24,3 | 23,0 | 16 |
| R 1/4 | ISO 7-1 | 12 | 26,7 | 24,5 | 19 |
| R 3/8 | ISO 7-1 | 8 | 24,3 | 23,3 | 16 |
| R 3/8 | ISO 7-1 | 10 | 24,3 | 23,0 | 16 |
| R 3/8 | ISO 7-1 | 12 | 26,7 | 25,0 | 19 |
| R 3/8 | ISO 7-1 | 14 | 28,0 | 26,0 | 21 |
| R 1/2 | ISO 7-1 | 10 | 26,7 | 29,5 | 21 |
| R 1/2 | ISO 7-1 | 12 | 27,7 | 29,5 | 21 |
| R 1/2 | ISO 7-1 | 14 | 28,0 | 29,5 | 21 |
| R 1/2 | ISO 7-1 | 16 | 30,2 | 31,5 | 24 |
Technische Informationen
Datenblätter
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
