Beschreibung

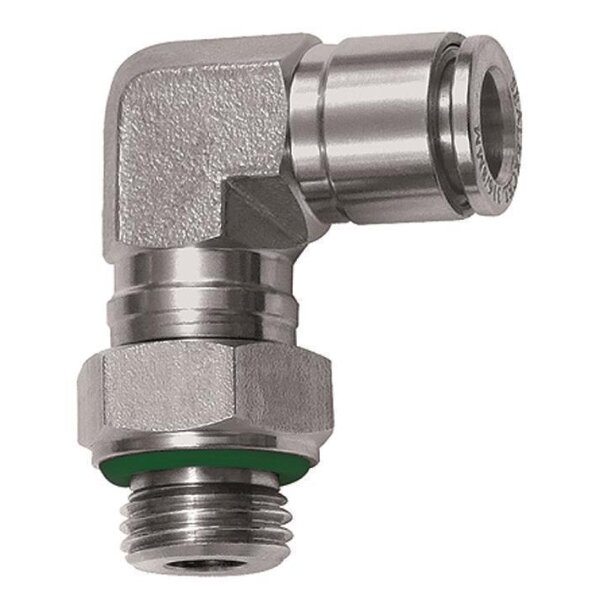

L-Steckverschraubung Edelstahl 1.4404 drehbar Außengewinde zylindrisch mit O-Ring (FPM) für Schlauch Ø 4 bis 16 mm
Die Edelstahl 1.4404 ist für den Einsatz in aggressiveren Umgebungen und bei korrosiven Medien geeignet.
Detaillierte Daten drehbare L-Steckverbindung AG zylindrisch mit O-Ring
| Arbeitsdruck max. | 20 bar |
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Edelstahl 1.4404 |
| Dichtmaterial | FPM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | korrosiven Medien |
| Empfohlener Schlauch | PVDF, PTFE, PA, PU |
|
Gewinde
|
Gewindenorm | Für Schlauch- Außen-Ø mm |
L1
mm |
L2 mm |
SW mm |
| M5 | DIN 13-1 | 4 | 20,3 | 24,0 | 11 |
| G 1/8 | DIN EN ISO 228-1 | 4 | 20,3 | 24,9 | 14 |
| G 1/8 | DIN EN ISO 228-1 | 6 | 22,0 | 26,0 | 14 |
| G 1/8 | DIN EN ISO 228-1 | 8 | 23,2 | 27,0 | 14 |
| G 1/4 | DIN EN ISO 228-1 | 4 | 20,3 | 26,8 | 17 |
| G 1/4 | DIN EN ISO 228-1 | 6 | 22,0 | 28,0 | 17 |
| G 1/4 | DIN EN ISO 228-1 | 8 | 23,2 | 29,0 | 17 |
| G 1/4 | DIN EN ISO 228-1 | 10 | 24,3 | 30,3 | 17 |
| G 1/4 | DIN EN ISO 228-1 | 12 | 26,7 | 32,8 | 19 |
| G 3/8 | DIN EN ISO 228-1 | 8 | 23,2 | 29,5 | 21 |
| G 3/8 | DIN EN ISO 228-1 | 10 | 24,3 | 30,7 | 21 |
| G 3/8 | DIN EN ISO 228-1 | 12 | 26,7 | 32,6 | 21 |
| G 3/8 | DIN EN ISO 228-1 | 14 | 28,7 | 35,4 | 22 |
| G 1/2 | DIN EN ISO 228-1 | 10 | 24,3 | 33,8 | 27 |
| G 1/2 | DIN EN ISO 228-1 | 12 | 26,7 | 35,8 | 27 |
| G 1/2 | DIN EN ISO 228-1 | 14 | 28,7 | 38,4 | 27 |
| G 1/2 | DIN EN ISO 228-1 | 16 | 30,0 | 39,6 | 27 |
