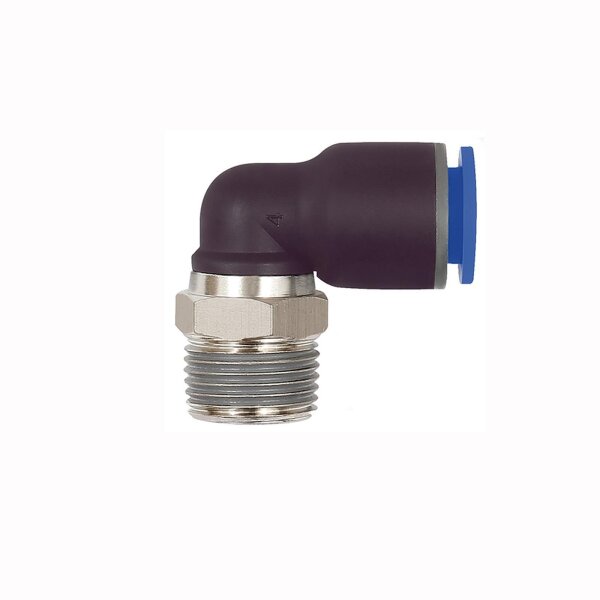

L-Steckverschraubung Winkel 90° drehbar mit Außengewinde konisch mit Gewindebeschichtung

Artikelnummer: BS-LS90DKA
Kategorie: Schnellsteckverbinder - Blaue Serie

L-Steckverschraubung 90° Winkel drehbar mit Außengewinde konisch mit Gewindebeschichtung

ab
1,55 €
inkl. 19% USt. , zzgl. Versand
ab Stückpreis / Stk
1 » 1,89 €*
20 » 1,82 €*
50 » 1,69 €*
100 » 1,56 €*
  • Sofort verfügbar
Durchmesser Ø:
Gewindegröße:
Stk
  • Sofort verfügbar

Beschreibung

L-Steckverschraubung 90° Winkel drehbar AG konisch mit Gewindebeschichtung

Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.

Detaillierte Daten drehbare L-Steckverschraubung 90° Winkel AG konisch mit Gewindebeschichtung

Arbeitsdruck max. 15 bar
Temperaturbereich -20 °C bis 80 °C
Material Kunststoff bzw. Messing vernickelt
Lösering Kunststoff
Medium

Druckluft, Gase, Flüssigkeiten soweit verträglich
Anwendungsbereich Luft, Vakuum
Empfohlener Schlauch                                                PU oder PA (Nylon)



Gewinde
Für Schlauch-
Außen-Ø mm
Arbeitsdruck
max. bar
L1
mm
L2
mm
SW
mm
R 1/8
4
15
18,8
18,5
10
R 1/8
6
15
20,1
19,5
10
R 1/8
8
15
22,5
22,9
10
R 1/4
4
15
18,8
20,0
14
R 1/4
6
15
20,1
21,0
14
R 1/4
8
15
22,5
21,5
14
R 1/4
10
15
26,9
26,3
17
R 1/4
12
15
28,4
27,8
17
R 3/8
6
15
20,1
22,5
17
R 3/8
8
15
22,5
23,0
17
R 3/8
10
15
26,9
24,8
17
R 3/8
12
15
28,4
26,3
17
R 3/8
14
15
33,3
33,7
20
R 3/8
16
15
33,5
33,7
20
R 1/2
6
15
20,1
25,5
21
R 1/2
8
15
22,5
26,0
21
R 1/2
10
15
26,9
27,8
21
R 1/2
12
15
28,4
29,3
21
R 1/2
14
15
33,3
36,7
21
R 1/2
16
15
33,5
36,7
21
