Beschreibung

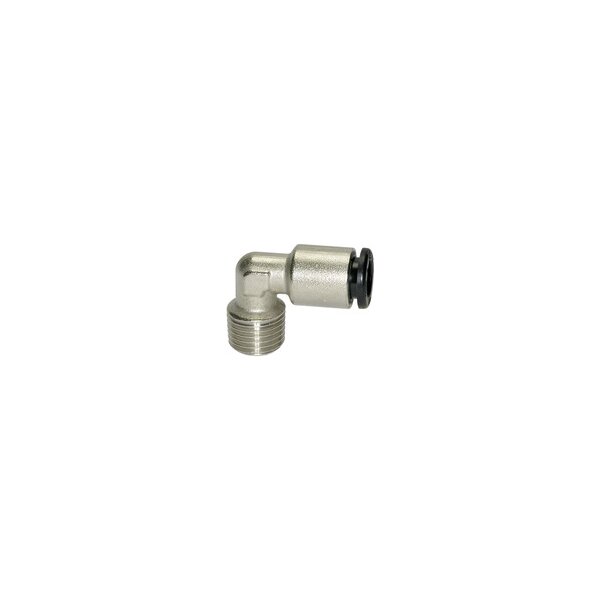

L-Steckverschraubung click-clock Außengewinde konisch für Schlauch 4 bis 10 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten L-Steckverschraubung click-clock AG konisch
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
SW
mm |
| R 1/8 | 4 |
16
|
18,6 | 16,0 | 10 |
| R 1/8 | 6 |
16
|
21,9 | 16,0 | 10 |
| R 1/8 | 8 |
16
|
25,4 | 16,0 | 10 |
| R 1/4 | 6 |
16
|
21,9 | 18,5 | 10 |
| R 1/4 | 8 |
16
|
25,4 | 18,5 | 10 |
| R 1/4 | 10 |
16
|
27,2 | 22,0 | 14 |
Technische Informationen
Datenblatt
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
