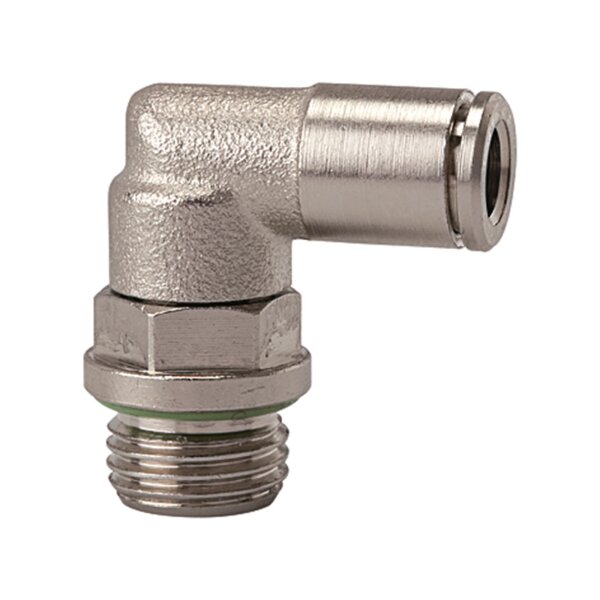

L-Steckverschraubung metallica drehbar Außengewinde zylindrisch mit O-Ring für Schlauch Ø 4 bis 16 mm
Die Schnellsteckverbinder aus der metallica Serie komplett aus Messing.
Die Teile mit zylindrischem Gewinde sind mit einem FKM-O-Ring ausgestattet.
Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbare L-Steckverschraubung AG zylindrisch mit O-Ring
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Messing vernickelt |
| Lösering | Messing vernickelt Messing vernickelt |
| Spannring | Edelstahl |
| O-Ring | FKM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
SW
mm |
| M5 | 4 |
16
|
18,0 | 14,5 | 9 |
| M5 | 6 |
16
|
21,0 | 14,5 | 9 |
| G 1/8 | 4 |
16
|
20,0 | 20,0 | 13 |
| G 1/8 | 6 |
16
|
21,0 | 20,0 | 13 |
| G 1/8 | 8 |
16
|
24,0 | 20,0 | 13 |
| G 1/8 | 10 |
16
|
26,5 | 2,5 | 13 |
| G 1/4 | 4 |
16
|
20,0 | 24,0 | 13 |
| G 1/4 | 6 |
16
|
21,0 | 24,0 | 13 |
| G 1/4 | 8 |
16
|
24,0 | 24,0 | 13 |
| G 1/4 | 10 |
16
|
27,0 | 24,0 | 16 |
| G 1/4 | 12 |
16
|
30,5 | 29,0 | 16 |
| G 3/8 | 8 |
16
|
24,0 | 25,5 | 13 |
| G 3/8 | 10 |
16
|
27,0 | 28,0 | 16 |
| G 3/8 | 12 | 16 | 29,0 | 29,0 | 20 |
| G 3/8 | 14 | 16 | 32,0 | 28,5 | 20 |
| G 3/8 | 16 | 16 | 33,5 | 33,0 | 20 |
| G 1/2 | 10 | 16 | 27,0 | 30,0 | 16 |
| G 1/2 | 12 | 16 | 29,0 | 35,0 | 20 |
| G 1/2 | 14 | 16 | 32,0 | 35,0 | 20 |
| G 1/2 | 16 | 16 | 33,5 | 38,0 | 20 |
