Beschreibung

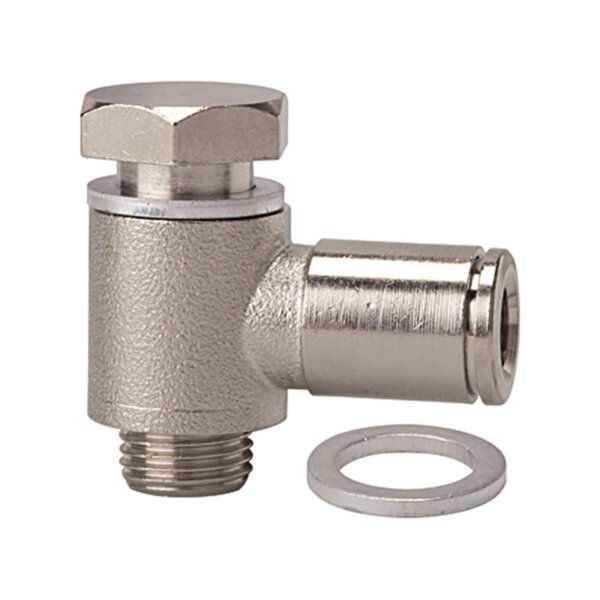

L-Steckverschraubung mit Außensechskant metallica Außengewinde zylindrisch mit O-Ring für Schlauch Ø 4 bis 12 mm
Die Schnellsteckverbinder aus der metallica Serie komplett aus Messing.
Die Teile mit zylindrischem Gewinde sind mit einem FKM-O-Ring ausgestattet.
Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten L-Steckverschraubung metallica AG zylindrisch mit Außensechskant
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Messing vernickelt |
| Lösering | Messing vernickelt Messing vernickelt |
| Spannring | Edelstahl |
| O-Ring | FKM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
SW
mm |
| M5 | 4 |
16
|
18,0 | 17,5 | 8 |
| M5 | 5 |
16
|
19,0 | 17,5 | 8 |
| M5 | 6 |
16
|
19,5 | 19,5 | 8 |
| G 1/8 | 4 |
16
|
20,5 | 28,0 | 14 |
| G 1/8 | 6 |
16
|
23,0 | 28,0 | 14 |
| G 1/8 | 8 |
16
|
24,5 | 28,0 | 14 |
| G 1/4 | 6 |
16
|
24,0 | 33,0 | 17 |
| G 1/4 | 8 |
16
|
26,0 | 33,0 | 17 |
| G 1/4 | 10 | 16 | 27,0 | 33,0 | 17 |
| G 3/8 | 8 | 16 | 27,0 | 36,0 | 19 |
| G 3/8 | 10 | 16 | 36,5 | 28,0 | 19 |
| G 3/8 | 12 | 16 | 29,0 | 36,0 | 19 |
| G 1/2 | 12 | 16 | 42,0 | 34,5 | 24 |
