Beschreibung

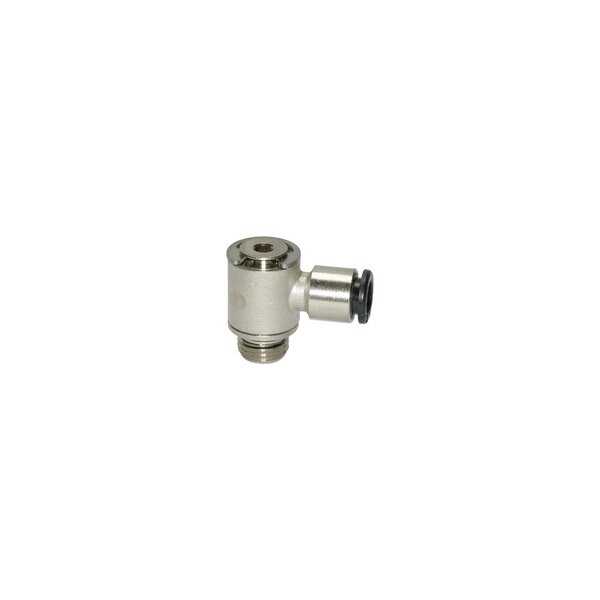

L-Steckverschraubung mit Innensechskant click-clock drehbar Außengewinde zylindrisch mit O-Ring für Schlauch 3 bis 12 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbare L-Steckverschraubung click-clock AG zylindrisch mit Innensechskant und O-Ring
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
SW
mm |
| M3 | 3 | 16 | 12,2 | 13,2 | 2 |
| M5 | 3 |
16
|
12,7 | 13,7 | 2 |
| M5 | 4 |
16
|
20,2 | 18,4 | 2 |
| M5 | 5 |
16
|
24,0 | 19,0 | 2 |
| M5 | 6 | 16 | 23,5 | 18,4 | 2 |
| M7 | 4 | 16 | 20,2 | 18,5 | 3 |
| M7 | 6 | 16 | 23,5 | 18,5 | 3 |
| G 1/8 | 4 |
16
|
21,3 | 24,9 | 3 |
| G 1/8 | 5 |
16
|
24,8 | 26,2 | 3 |
| G 1/8 | 6 |
16
|
23,0 | 24,9 | 3 |
| G 1/8 | 8 | 16 | 24,8 | 24,9 | 3 |
| G 1/4 | 6 | 16 | 24,5 | 29,4 | 4 |
| G 1/4 | 8 | 16 | 26,5 | 29,4 | 4 |
| G 1/4 | 10 | 16 | 31,4 | 29,4 | 4 |
| G 1/4 | 12 | 16 | 33,0 | 29,4 | 4 |
| G 3/8 | 8 | 16 | 28,5 | 35,6 | 5 |
| G 3/8 | 10 | 16 | 32,8 | 35,6 | 5 |
| G 3/8 | 12 | 16 | 35,3 | 35,6 | 5 |
| G 1/2 | 12 | 16 | 37,0 | 40,8 | 8 |
Technische Informationen
Datenblatt
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
