Beschreibung

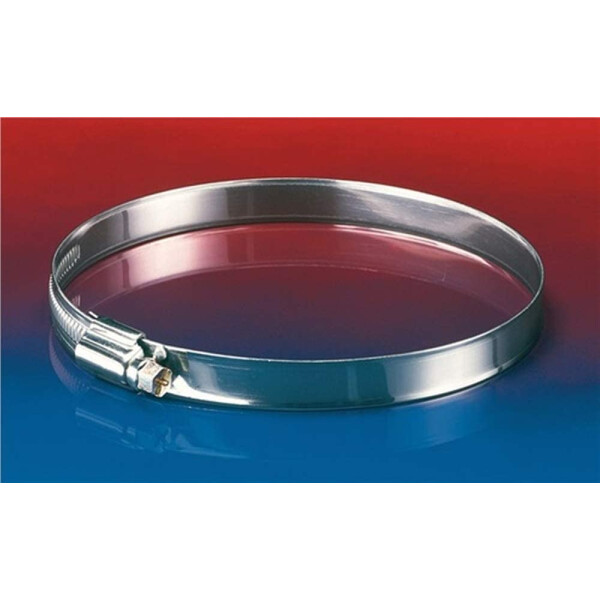

Norres Clamp 208 Schlauchschelle zur Befestigung von leichten und außen glatten Schläuchen von 8 bis 509 mm aus W1, W2 oder W4
Eigenschaften:
- leicht und schnell montierbar
- wiederverwendbar
- RoHS konform
- REACH gemäß --> Technik / Technische Informationen / REACH
Konstruktion, Werkstoff:
Qualitat: W1:
Schellenband: Stahl verzinkt
Schraube: Stahl verzinkt
Gehäuse: Stahl verzinkt
Qualitat: W2:
Schellenband: Edelstahl 1.4016 = AISI 430
Schraube: Stahl verzinkt
Gehäuse: Edelstahl 1.4016 = AISI 430
Qualitat: W4:
Schellenband: Edelstahl 1.4301 = AISI 304
Schraube: Edelstahl 1.4301 = AISI 304
Gehäuse: Edelstahl 1.4301 = AISI 304
Liefervarianten: Siehe Auswahl (weitere Abmessungen auf Anfrage lieferbar)
Passend zu Norres Schläuchen:
- AIRDUC®: 355 + 356 (AS/ FOOD / INOX FOOD-AS / HT-PUR / EC)
- PROTAPE®: 335; 370 + 371; 371 HT
- NORPLAST®: 383 + 388; 385 (AS / C-AS)
- NORFLEX®: 401 + 441 FOOD; 401 WELDING; 441 ROBOTIC; 440 HIGH PRESSURE; 400 + 405 + 407 + 408 + 440 + 448;
- SuperFlex: 372; EVA: 373; 373 (AS / EC); NEO: 390 (ONE / TWO); SIL: 391 (ONE / TWO)
VPE = 1 Stück
Detaillierte Daten Schlauchschelle Norres Clamp 208:
| passend zu Schlauch Ø -Innen (mm) |
Spann- bereich (mm) |
Band- breite (mm) |
| 8-9 | 8-12 | 9 |
| 10-11 | 10-16 | 9 |
| 12-15 | 12-20 | 9 |
| 16-19 | 16-25 | 9 |
| 20-24 | 20-32 | 9 |
| 25-31 | 25-40 | 9 |
| 32-39 | 32-50 | 9 |
| 40-49 | 40-60 | 9 |
| 50-59 | 50-70 | 9 |
| 60-69 | 60-80 | 9 |
| 70-79 | 70-90 | 9 |
| 80-89 | 80-100 | 9 |
| 90-99 | 90-110 | 9 |
| 100-109 | 100-120 | 9 |
| 110-119 | 110-130 | 9 |
| 120-129 | 120-140 | 9 |
| 130-139 | 130-150 | 9 |
| 140-149 | 140-160 | 9 |
| 150-159 | 150-170 | 9 |
| 160-169 | 160-180 | 9 |
| 170-179 | 170-190 | 9 |
| 180-189 | 180-200 | 9 |
| 190-199 | 190-210 | 9 |
| 200-209 | 200-220 | 9 |
| 210-219 | 210-230 | 12 |
| 220-229 | 220-240 | 12 |
| 230-239 | 230-250 | 12 |
| 240-249 | 240-260 | 12 |
| 250-259 | 250-270 | 12 |
| 260-269 | 260-280 | 12 |
| 270-279 | 270-290 | 12 |
| 280-289 | 280-300 | 12 |
| 290-299 | 290-310 | 12 |
| 300-309 | 300-320 | 12 |
| 310-319 | 310-330 | 12 |
| 320-325 | 320-340 | 12 |
| 330-339 | 330-350 | 12 |
| 340-349 | 340-360 | 12 |
| 350-359 | 350-370 | 12 |
| 360-369 | 360-380 | 12 |
| 370-379 | 370-390 | 12 |
| 380-389 | 380-400 | 12 |
| 400-409 | 400-420 | 12 |
| 420-429 | 420-440 | 12 |
| 440-449 | 440-460 | 12 |
| 450-459 | 450-470 | 12 |
| 460-469 | 460-480 | 12 |
| 480-489 | 480-500 | 12 |
| 500-509 | 500-520 | 12 |
| passend zu Schlauch Ø -Innen (mm) |
Spann- bereich (mm) |
Band- breite (mm) |
| 8-9 | 8-12 | 9 |
| 10-11 | 10-16 | 9 |
| 12-15 | 12-20 | 9 |
| 16-19 | 16-25 | 9 |
| 20-24 | 20-32 | 9 |
| 25-31 | 25-40 | 9 |
| 32-39 | 32-50 | 9 |
| 40-49 | 40-60 | 9 |
| 50-59 | 50-70 | 9 |
| 70-79 | 70-90 | 9 |
| 80-89 | 80-100 | 9 |
| 90-99 | 90-110 | 9 |
| 110-119 | 110-130 | 9 |
| 120-129 | 120-140 | 9 |
| 130-139 | 130-150 | 9 |
| 140-149 | 140-160 | 9 |
| 150-159 | 150-170 | 9 |
| 160-169 | 160-180 | 9 |
| 170-179 | 170-190 | 9 |
| 180-189 | 180-200 | 9 |
| 190-199 | 190-210 | 9 |
| 200-209 | 200-220 | 9 |
| 220-229 | 220-240 | 12 |
| 230-239 | 230-250 | 12 |
| 240-249 | 240-260 | 12 |
| 250-259 | 250-270 | 12 |
| 260-269 | 260-280 | 12 |
| 270-279 | 270-290 | 12 |
| 280-289 | 280-300 | 12 |
| 290-299 | 290-310 | 12 |
| 300-309 | 300-320 | 12 |
| 310-319 | 310-330 | 12 |
| 320-325 | 320-340 | 12 |
| 330-339 | 330-350 | 12 |
| 340-349 | 340-360 | 12 |
| 350-359 | 350-370 | 12 |
| 360-369 | 360-380 | 12 |
| 370-379 | 370-390 | 12 |
| 380-389 | 380-400 | 12 |
| 400-409 | 400-420 | 12 |
| 429-439 | 420-440 | 12 |
| 440-449 | 440-460 | 12 |
| 450-459 | 450-470 | 12 |
| 460-469 | 460-480 | 12 |
| 480-489 | 480-500 | 12 |
| 500-509 | 500-520 | 12 |
| passend zu Schlauch Ø -Innen (mm) |
Spann- bereich (mm) |
Band- breite (mm) |
| 8-9 | 8-12 | 9 |
| 10-11 | 10-16 | 9 |
| 12-15 | 12-20 | 9 |
| 16-19 | 16-25 | 9 |
| 20-24 | 20-32 | 9 |
Technische Informationen
Datenblatt
Datenblatt Brückenschelle Clamp 208
