Beschreibung

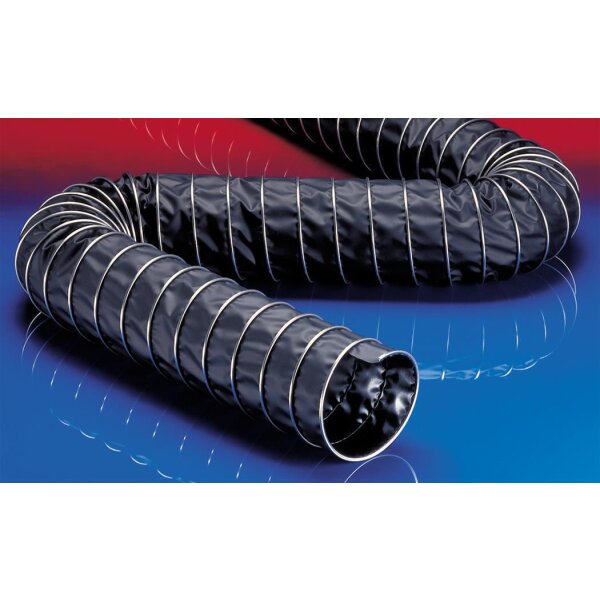

Norres Elektrisch leitfähiger PVC Klemmprofilschlauch CP PVC 465 EC für Temperaturen bis +110°C
Anwendungen:
flexibler Schlauch für Gase und für Stäube, Pulver, Fasern
Schweißrauchabsaugung
Absaugarm
Chemieindustrie: Chemiedämpfe, Gaspendelschlauch an Verladearm, Farbdämpfe, Farbnebelabsaugung
explosionsgefährdeter Bereich
Eigenschaften:
- gewebeverstärkt; Scheuerschutz durch äußeres Klemmprofil
- zugfeste Verklemmung der Wandung im Klemmprofil
- hochflexibel + stauchbar
- gute Laugen- und Säurenbeständigkeit
- gute Chemikalienbeständigkeit
- Oberflächenwiderstand ca. 106 Ohm
- RoHS konform
Temperaturbereich:
-10°C bis 80°C
kurzzeitig bis 110°C
Konstruktion, Werkstoff:
- CP-Konstruktion
- Klemmprofil-Stutzwendel: Stahl verzinkt
- gewebeverstärktes Band
- Wandung: PVC beschichtetes Gewebe
Lagerlängen: 3 Meter oder 6 Meter (weitere Abmessungen und Längen auf Anfrage lieferbar)
Farbe: schwarz
Detaillierte Daten elektrisch leitfähiger PVC Klemmprofilschlauch CP PVC 465 EC:
|
Ø-Innen
in / mm
|
Ø-Außen
mm
|
Über-
druck bar
|
Unter-
druck bar
|
mm
|
Gewicht
kg/m
|
Lieferbare längen
m |
| 2 / 50-51 | 62,00 | 0,470 | 0,340 | 20,00 | 0,65 | 6 |
| - / 55 | 67,00 | 0,450 | 0,280 | 22,00 | 0,70 | 6 |
| 2,36 / 60 | 72,00 | 0,430 | 0,250 | 22,00 | 0,75 | 6 |
| 2,5 / 63-65 | 77,00 | 0,410 | 0,230 | 24,00 | 0,81 | 6 |
| - / 70 | 82,00 | 0,395 | 0,210 | 25,00 | 0,86 | 6 |
| 3 / 75-76 | 87,00 | 0,380 | 0,180 | 26,00 | 0,91 | 6 |
| - / 80 | 92,00 | 0,370 | 0,160 | 26,00 | 0,97 | 6 |
| 3,5 / 89-90 | 102,00 | 0,345 | 0,110 | 28,00 | 1,07 | 6 |
| 4 / 100-102 | 112,00 | 0,210 | 0,100 | 31,00 | 0,87 | 6 |
| - / 110 | 122,00 | 0,200 | 0,085 | 33,00 | 0,95 | 3 6 |
| 4,5 / 114-115 | 127,00 | 0,195 | 0,080 | 35,00 | 0,99 | 3 6 |
| 4,72 / 120 | 132,00 | 0,190 | 0,075 | 35,00 | 1,03 | 3 6 |
| 5 / 125-127 | 137,00 | 0,185 | 0,070 | 37,00 | 1,05 | 3 6 |
| - / 130 | 142,00 | 0,180 | 0,060 | 37,00 | 1,11 | 3 6 |
| 5,5 / 140 | 152,00 | 0,175 | 0,050 | 39,00 | 1,19 | 3 6 |
| 6 / 150-152 | 162,00 | 0,140 | 0,040 | 41,00 | 0,84 | 3 6 |
| 6,3 / 160 | 172,00 | 0,135 | 0,035 | 43,00 | 0,89 | 3 6 |
| 6,5 / 165 | 177,00 | 0,135 | 0,035 | 44,00 | 0,92 | 3 6 |
| - / 170 | 182,00 | 0,130 | 0,035 | 45,00 | 0,94 | 3 6 |
| - / 175 | 187,00 | 0,130 | 0,030 | 47,00 | 0,96 | 3 6 |
| 7 / 178-180 | 192,00 | 0,125 | 0,030 | 47,00 | 0,99 | 3 6 |
| 8 / 200-203 | 212,00 | 0,105 | 0,025 | 51,00 | 0,85 | 3 6 |
| - / 215 | 227,00 | 0,100 | 0,020 | 55,00 | 0,91 | 3 6 |
| - / 225 | 237,00 | 0,095 | 0,020 | 57,00 | 0,94 | 3 6 |
| 9 / 228-229 | 240,00 | 0,095 | 0,020 | 57,00 | 0,95 | 3 6 |
| - / 250 | 262,00 | 0,075 | 0,020 | 61,00 | 1,04 | 3 6 |
| 10 / 254 | 266,00 | 0,075 | 0,020 | 62,00 | 1,06 | 3 6 |
| - / 275 | 287,00 | 0,070 | 0,015 | 67,00 | 1,14 | 3 6 |
| 11 / 280 | 292,00 | 0,070 | 0,015 | 68,00 | 1,16 | 3 6 |
| - / 300 | 312,00 | 0,065 | 0,010 | 71,00 | 1,23 | 3 6 |
| 12 / 305 | 317,00 | 0,065 | 0,010 | 72,00 | 1,26 | 3 6 |
| - / 315 | 327,00 | 0,065 | 0,010 | 74,00 | 1,30 | 3 6 |
| - / 325 | 337,00 | 0,060 | 0,010 | 77,00 | 1,34 | 3 6 |
| 13 / 330 | 342,00 | 0,060 | 0,010 | 78,00 | 1,36 | 3 6 |
| - / 350 | 362,00 | 0,050 | 0,010 | 81,00 | 1,43 | 3 6 |
| 14 / 356 | 368,00 | 0,050 | 0,010 | 82,00 | 1,46 | 3 6 |
| - / 375 | 387,00 | 0,045 | 0,010 | 86,00 | 1,53 | 3 6 |
| - / 400 | 412,00 | 0,045 | 0,010 | 91,00 | 1,62 | 3 6 |
| 18 / 457 | 469,00 | 0,040 | 0,005 | 103,00 | 1,85 | 3 6 |
| - / 500 | 512,00 | 0,040 | 0,005 | 111,00 | 2,01 | 3 6 |
Über- und Unterdruck sind empfohlene Betriebsgrenzwerte, auf Anfrage können Produkte höher belastet werden. Biegeradius gemessen an der Innenseite des Schlauchbogens. Technische Änderungen vorbehalten. Alle Werte wurden bei 20°C ermittelt und sind ca. Angaben.
