Beschreibung

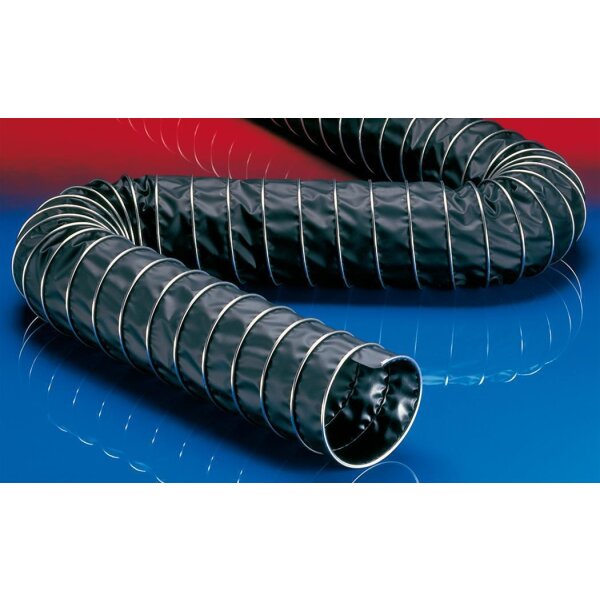

Norres Klemmprofilschlauch CP HITEX 467 WELDING bei Funkenflug und Schweißspritzern bis zu +280°C
Anwendungen:
flexibler Schlauch für Gase und für Stäube, Pulver, Fasern
Schweißrauchabsaugung
Absaugarm
Eigenschaften:
- sehr gut bei Funkenflug und Schweißspritzern
- gewebeverstärkt
- Scheuerschutz durch äußeres Klemmprofil
- zugfeste Verklemmung der Wandung im Klemmprofil
- hochflexibel + stauchbar
- extrem hitzebestandig
- schwerentflammbar
- RoHS konform
Temperaturbereich:
-70°C bis 260°C
kurzzeitig bis 280°C
Konstruktion, Werkstoff:
- CP-Konstruktion
- Klemmprofil-Stutzwendel: Stahl verzinkt
- gewebeverstärktes Band
- Wandung: spezialbeschichtetes Hochtemperaturgewebe
Lagerlängen: 3 Meter oder 6 Meter (weitere Abmessungen und Längen auf Anfrage lieferbar)
Farbe: schwarz
Detaillierte Daten Norres Klemmprofilschlauch CP HITEX 467 WELDING:
|
Ø-Innen
in / mm
|
Ø-Außen
mm
|
Über-
druck bar
|
Unter-
druck bar
|
mm
|
Gewicht
kg/m
|
Lieferbare längen
m |
| 2 / 50-51 | 62,00 | 0,850 | 0,320 | 18 | 0,68 | 6 |
| - / 55 | 67,00 | 0,820 | 0,260 | 20 | 0,74 | 6 |
| 2,36 / 60 | 72,00 | 0,720 | 0,220 | 20 | 0,80 | 6 |
| 2,5 / 63-65 | 77,00 | 0,680 | 0,200 | 22 | 0,86 | 6 |
| - / 70 | 82,00 | 0,650 | 0,170 | 22 | 0,92 | 6 |
| 3 / 75-76 | 87,00 | 0,620 | 0,145 | 24 | 0,98 | 6 |
| - / 80 | 92,00 | 0,600 | 0,120 | 24 | 1,04 | 6 |
| 3,5 / 89-90 | 102,00 | 0,550 | 0,105 | 26 | 1,16 | 6 |
| 4 / 100-102 | 112,00 | 0,520 | 0,090 | 28 | 0,95 | 6 |
| - / 110 | 122,00 | 0,480 | 0,070 | 30 | 1,04 | 3 6 |
| 4,5 / 114-115 | 127,00 | 0,400 | 0,065 | 32 | 1,09 | 3 6 |
| 4,72 / 120 | 132,00 | 0,350 | 0,060 | 34 | 1,13 | 3 6 |
| 5 / 125-127 | 137,00 | 0,320 | 0,055 | 34 | 1,18 | 3 6 |
| - / 130 | 142,00 | 0,280 | 0,050 | 34 | 1,22 | 3 6 |
| 5,5 / 140 | 152,00 | 0,250 | 0,045 | 36 | 1,31 | 3 6 |
| 6 / 150-152 | 162,00 | 0,220 | 0,040 | 38 | 0,95 | 3 6 |
| 6,3 / 160 | 172,00 | 0,210 | 0,035 | 40 | 1,01 | 3 6 |
| 6,5 / 165 | 177,00 | 0,205 | 0,035 | 41 | 1,04 | 3 6 |
| - / 170 | 182,00 | 0,200 | 0,030 | 42 | 1,07 | 3 6 |
| - / 175 | 187,00 | 0,190 | 0,025 | 44 | 1,10 | 3 6 |
| 7 / 178-180 | 192,00 | 0,180 | 0,022 | 44 | 1,13 | 3 6 |
| 8 / 200-203 | 212,00 | 0,150 | 0,020 | 48 | 1,25 | 3 6 |
| - / 215 | 227,00 | 0,130 | 0,018 | 52 | 1,34 | 3 6 |
| - / 225 | 237,00 | 0,110 | 0,016 | 54 | 1,40 | 3 6 |
| 9 / 228-229 | 240,00 | 0,110 | 0,015 | 54 | 1,42 | 3 6 |
| - / 250 | 262,00 | 0,100 | 0,012 | 58 | 1,56 | 3 6 |
| 10 / 254 | 266,00 | 0,095 | 0,010 | 59 | 1,59 | 3 6 |
| - / 275 | 287,00 | 0,080 | 0,010 | 64 | 1,71 | 3 6 |
| 11 / 280 | 292,00 | 0,080 | 0,010 | 65 | 1,74 | 3 6 |
| - / 300 | 312,00 | 0,070 | 0,009 | 68 | 1,86 | 3 6 |
| 12 / 305 | 317,00 | 0,070 | 0,010 | 69 | 1,89 | 3 6 |
| - / 315 | 327,00 | 0,063 | 0,008 | 71 | 1,95 | 3 6 |
| - / 325 | 337,00 | 0,060 | 0,007 | 74 | 2,03 | 3 6 |
| 13 / 330 | 342,00 | 0,060 | 0,007 | 75 | 2,06 | 3 6 |
| - / 350 | 362,00 | 0,055 | 0,006 | 78 | 2,16 | 3 6 |
| 14 / 356 | 368,00 | 0,055 | 0,005 | 79 | 2,19 | 3 6 |
| - / 375 | 387,00 | 0,050 | 0,005 | 83 | 2,26 | 3 6 |
| - / 400 | 412,00 | 0,048 | 0,005 | 88 | 2,47 | 3 6 |
| 18 / 457 | 469,00 | 0,045 | 0,004 | 100 | 2,81 | 3 6 |
| - / 500 | 512,00 | 0,042 | 0,003 | 108 | 3,07 | 3 6 |
Über- und Unterdruck Klemmprofilschlauch CP HITEX 467 sind empfohlene Betriebsgrenzwerte, auf Anfrage können Produkte höher belastet werden. Biegeradius gemessen an der Innenseite des Schlauchbogens. Technische Änderungen vorbehalten. Alle Werte wurden bei 20°C ermittelt und sind ca. Angaben.
