Beschreibung

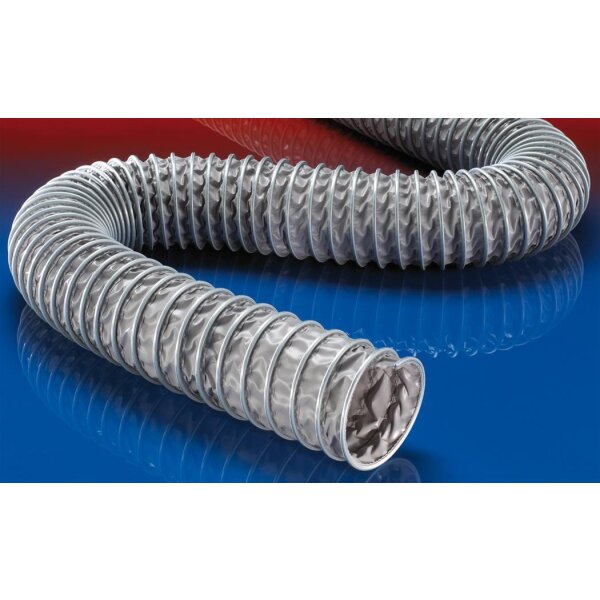

Norres PVC Klemmprofilschlauch CP PVC 465 für Temperaturen bis +110°C
Anwendungen:
flexibler Schlauch für Gase und für Stäube, Pulver, Fasern
Schweißrauchabsaugung
Absaugarm
Eigenschaften:
- gewebeverstärkt
- Scheuerschutz durch äußeres Klemmprofil
- zugfeste Verklemmung der Wandung im Klemmprofil
- hochflexibel + stauchbar
- gute Laugen- und Säurenbeständigkeit
- gute Chemikalienbeständigkeit
- Wandung schwerentflammbar nach: NF P 92-503 M2
- RoHS konform
Temperaturbereich:
-10°C bis 80°C
kurzzeitig bis 110°C
Konstruktion, Werkstoff:
- CP-Konstruktion
- Klemmprofil-Stützwendel: Stahl verzinkt
- gewebeverstärktes Band
- Wandung: PVC beschichtetes Gewebe
Lagerlängen: 3 Meter oder 6 Meter (weitere Abmessungen und Längen auf Anfrage lieferbar)
Farbe: grau
Detaillierte Daten PVC Klemmprofilschlauch CP PVC 465:
|
Ø-Innen
in / mm
|
Ø-Außen
mm
|
Über-
druck bar
|
Unter-
druck bar
|
mm
|
Gewicht
kg/m
|
Lieferbare Längen
m |
| 1,5 / 38 | 50,00 | 0,525 | 0,350 | 14,00 | 0,340 | 6 |
| - / 40 | 52,00 | 0,515 | 0,340 | 15,00 | 0,360 | 6 |
| 2 / 50-51 | 62,00 | 0,470 | 0,340 | 18,00 | 0,440 | 6 |
| - / 55 | 67,00 | 0,450 | 0,280 | 20,00 | 0,470 | 6 |
| 2,36 / 60 | 72,00 | 0,430 | 0,250 | 20,00 | 0,510 | 6 |
| 2,5 / 63-65 | 77,00 | 0,410 | 0,230 | 22,00 | 0,540 | 6 |
| - / 70 | 82,00 | 0,395 | 0,210 | 29,00 | 0,590 | 6 |
| 3 / 75-76 | 87,00 | 0,380 | 0,180 | 24,00 | 0,630 | 6 |
| - / 80 | 92,00 | 0,370 | 0,160 | 24,00 | 0,660 | 6 |
| 3,5 / 89-90 | 102,00 | 0,345 | 0,110 | 26,00 | 0,740 | 6 |
| 4 / 100-102 | 112,00 | 0,210 | 0,100 | 28,00 | 0,540 | 6 |
| - / 110 | 122,00 | 0,200 | 0,085 | 30,00 | 0,580 | 3 6 |
| 4,5 / 114-115 | 127,00 | 0,195 | 0,080 |
32,00 |
0,600 | 3 6 |
| 4,72 / 120 | 132,00 | 0,190 | 0,075 | 32,00 | 0,630 | 3 6 |
| 5 / 125-127 | 137,00 | 0,185 | 0,070 | 34,00 | 0,660 | 3 6 |
| - / 130 | 142,00 | 0,180 | 0,060 | 34,00 | 0,680 | 3 6 |
| 5,5 / 140 | 152,00 | 0,175 | 0,050 | 36,00 | 0,730 | 3 6 |
| 6 / 150-152 | 162,00 | 0,140 | 0,040 | 38,00 | 0,790 | 3 6 |
| 6,3 / 160 | 172,00 | 0,135 | 0,035 | 40,00 | 0,830 | 3 6 |
| 6,5 / 165 | 177,00 | 0,135 | 0,035 | 41,00 | 0,850 | 3 6 |
| - / 170 | 182,00 | 0,130 | 0,035 | 42,00 | 0,880 | 3 6 |
| - / 175 | 187,00 | 0,130 | 0,030 | 44,00 | 0,900 | 3 6 |
| 7 / 178-180 | 192,00 | 0,125 | 0,030 | 44,00 | 0,930 | 3 6 |
| 8 / 200-203 | 212,00 | 0,105 | 0,025 | 48,00 | 0,800 | 3 6 |
| - / 215 | 227,00 | 0,100 | 0,020 | 52,00 | 0,850 | 3 6 |
| - / 225 | 237,00 | 0,095 | 0,020 | 54,00 | 0,880 | 3 6 |
| 9 / 228-229 | 240,00 | 0,095 | 0,020 | 54,00 | 0,900 | 3 6 |
| - / 250 | 262,00 | 0,075 | 0,020 | 58,00 | 0,98 | 3 6 |
| 10 / 254 | 266,00 | 0,075 | 0,020 | 59,00 | 1,000 | 3 6 |
| - / 275 | 287,00 | 0,070 | 0,015 | 64,00 | 1,080 | 3 6 |
| 11 / 280 | 292,00 | 0,070 | 0,015 | 65,00 | 1,100 | 3 6 |
| - / 300 | 312,00 | 0,065 | 0,010 | 68,00 | 1,170 | 3 6 |
| 12 / 305 | 317,00 | 0,065 | 0,010 | 69,00 | 1,19 | 3 6 |
| - / 315 | 327,00 | 0,065 | 0,010 | 71,00 |
1,23 |
3 6 |
Über- und Unterdruck Klemmprofilschlauch CP PVC 465 sind empfohlene Betriebsgrenzwerte, auf Anfrage können Produkte höher belastet werden. Biegeradius gemessen an der Innenseite des Schlauchbogens. Technische Änderungen vorbehalten. Alle Werte wurden bei 20°C ermittelt und sind ca. Angaben.
Technische Informationen
Datenblatt PVC Klemmprofilschlauch CP PVC 465 (bis +110°C)
Montagehinweis
Montagehinweis
Merkmale
Angaben zur Produktsicherheit
Herstellerinformationen:
Norres Schlauchtechnik GmbH
Am Stadthafen 12 - 16
Nordrhein-Westfalen
Gelsenkirchen, Deutschland, 45881
info@norres-baggerman.com
https://www.norres.com/de/home/
Am Stadthafen 12 - 16
Nordrhein-Westfalen
Gelsenkirchen, Deutschland, 45881
info@norres-baggerman.com
https://www.norres.com/de/home/
| Schläuche nach Medium: | HeißluftRauchLuftGase |
| Schläuche nach Anwendung: | LüftungsschlauchBautrocknungAbluftschlauchAbsauganlageBelüftungAbsaugarmHochtemperatur Absaugung |
| Versandgewicht: | 11,00 kg |
| Inhalt: | 6,00 m |
