Beschreibung

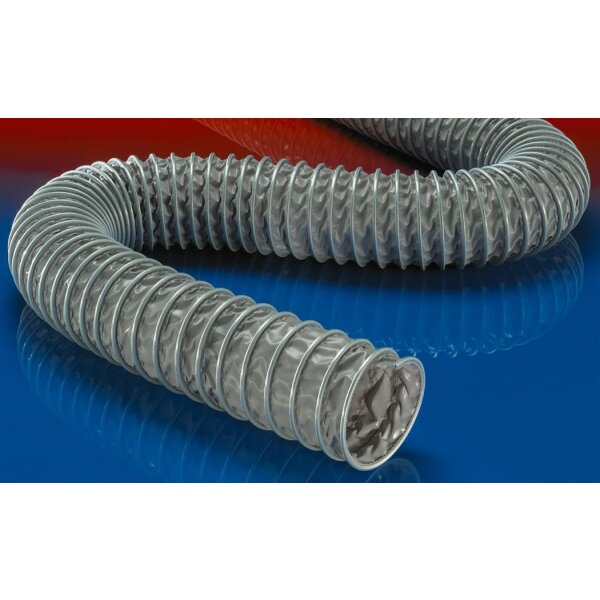

Norres PVC Klemmprofilschlauch CP PVC 466 HT für Temperaturen bis +120°C
Anwendungen:
flexibler Schlauch für Gase und für Stäube, Pulver, Fasern
Schweißrauchabsaugung
Absaugarm
Eigenschaften:
- gewebeverstärkt
- Scheuerschutz durch äußeres Klemmprofil
- zugfeste Verklemmung der Wandung im Klemmprofil
- hochflexibel + stauchbar
- sehr gut hitzebeständig
- gute Laugen- und Säurenbeständigkeit
- gute Chemikalienbeständigkeit
- Wandung schwerentflammbar nach: NF P 92-503 M1
- RoHS konform
Temperaturbereich:
-10°C bis 110°C
kurzzeitig bis 120°C
Konstruktion, Werkstoff:
- CP-Konstruktion
- Klemmprofil-Stutzwendel: Stahl verzinkt
- gewebeverstärktes Band
- Wandung: PVC beschichtetes Glasgewebe
Lagerlängen: 3 Meter oder 6 Meter (weitere Abmessungen und Längen auf Anfrage lieferbar)
Farbe: grau
Detaillierte Daten PVC Klemmprofilschlauch CP PVC 466 HT:
Ø-Innen
in / mm
|
Ø-Außen
mm
|
Über-
druck bar
|
Unter-
druck bar
|
Gewicht
kg/m
|
Lieferbare Längen
m |
|
1,5 / 38 | 50,00 | 0,900 | 0,370 | 14,00 | 0,23 |
6
|
- / 40 | 52,00 | 0,870 | 0,360 | 15,00 | 0,36 |
6
|
2 / 50-51 | 62,00 | 0,820 | 0,320 | 18,00 | 0,44 |
6
|
- / 55 | 67,00 | 0,750 | 0,260 | 20,00 | 0,48 |
6
|
2,36 / 60 | 72,00 | 0,650 | 0,220 | 20,00 | 0,52 |
6
|
2,5 / 63-65 | 77,00 | 0,590 | 0,200 | 22,00 | 0,56 |
6
|
- / 70 | 82,00 | 0,520 | 0,170 | 22,00 | 0,59 |
6
|
3 / 75-76 | 87,00 | 0,450 | 0,145 | 24,00 | 0,64 |
6
|
- / 80 | 92,00 | 0,420 | 0,120 | 24,00 | 0,67 |
6
|
3,5 / 89-90 | 102,00 | 0,350 | 0,105 | 26,00 | 0,75 |
6
|
4 / 100-102 | 112,00 | 0,300 | 0,090 | 28,00 | 0,55 |
6
|
- / 110 | 122,00 | 0,250 | 0,070 | 30,00 | 0,59 |
3 oder 6
|
4,5 / 114-115 | 127,00 | 0,230 | 0,065 |
32,00 |
0,62 |
3 oder 6
|
4,72 / 120 | 132,00 | 0,220 | 0,060 | 32,00 | 0,64 |
3 oder 6
|
5 / 125-127 | 137,00 | 0,210 | 0,055 | 34,00 | 0,67 |
3 oder 6
|
- / 130 | 142,00 | 0,190 | 0,050 | 34,00 | 0,69 |
3 oder 6
|
5,5 / 140 | 152,00 | 0,170 | 0,045 | 36,00 | 0,74 |
3 oder 6
|
6 / 150-152 | 162,00 | 0,160 | 0,040 | 38,00 | 0,80 |
3 oder 6
|
6,3 / 160 | 172,00 | 0,140 | 0,035 | 40,00 | 0,84 |
3 oder 6
|
6,5 / 165 | 177,00 | 0,135 | 0,035 | 41,00 | 0,87 |
3 oder 6
|
- / 170 | 182,00 | 0,130 | 0,030 | 42,00 | 0,90 |
3 oder 6
|
- / 175 | 187,00 | 0,120 | 0,025 | 44,00 | 0,92 |
3 oder 6
|
7 / 178-180 | 192,00 | 0,115 | 0,022 | 44,00 | 0,95 |
3 oder 6
|
8 / 200-203 | 212,00 | 0,100 | 0,020 | 48,00 | 0,81 |
3 oder 6
|
- / 215 | 227,00 | 0,085 | 0,018 | 52,00 | 0,86 |
3 oder 6
|
- / 225 | 237,00 | 0,080 | 0,016 | 54,00 | 0,90 |
3 oder 6
|
9 / 228-229 | 240,00 | 0,080 | 0,015 | 54,00 | 0,92 |
3 oder 6
|
- / 250 | 262,00 | 0,070 | 0,012 | 58,00 | 1,00 |
3 oder 6
|
10 / 254 | 266,00 | 0,070 | 0,010 | 59,00 | 1,02 |
3 oder 6
|
- / 275 | 287,00 | 0,060 | 0,010 | 64,00 | 1,10 |
3 oder 6
|
11 / 280 | 292,00 | 0,060 | 0,010 | 65,00 | 1,12 |
3 oder 6
|
- / 300 | 312,00 | 0,055 | 0,009 | 68,00 | 1,20 |
3 oder 6
|
12 / 305 | 317,00 | 0,055 | 0,010 | 69,00 | 1,22 |
3 oder 6
|
- / 315 | 327,00 | 0,050 | 0,008 | 71,00 |
1,26 |
3 oder 6
|
- / 325 | 337,00 | 0,045 | 0,007 | 74,00 | 1,29 |
3 oder 6
|
13 / 330 | 342,00 | 0,045 | 0,005 | 75,00 | 1,31 |
3 oder 6
|
- / 350 | 362,00 | 0,040 | 0,006 | 78,00 | 1,39 |
3 oder 6
|
14 / 356 | 368,00 | 0,040 | 0,005 | 79,00 | 1,42 |
3 oder 6
|
- / 375 | 387,00 | 0,035 | 0,005 | 83,00 | 1,49 |
3 oder 6
|
- / 400 | 412,00 | 0,030 | 0,005 | 88,00 | 1,59 |
3 oder 6
|
16 / 405-406 | 418,00 | 0,030 | 0,005 | 89,00 | 1,61 |
3 oder 6
|
- / 450 | 462,00 | 0,025 | 0,004 | 98,00 | 1,78 |
3 oder 6
|
18 / 457 | 469,00 | 0,025 | 0,005 | 100,00 | 1,81 |
3 oder 6
|
- / 500 | 512,00 | 0,020 | 0,003 | 108,00 | 1,98 |
3 oder 6
|
20 / 508 | 520,00 | 0,020 | 0,005 | 110,00 | 2,01 |
3 oder 6
|
Über- und Unterdruck Klemmprofilschlauch CP PVC 466 HT sind empfohlene Betriebsgrenzwerte, auf Anfrage können Produkte höher belastet werden. Biegeradius gemessen an der Innenseite des Schlauchbogens. Technische Änderungen vorbehalten. Alle Werte wurden bei 20°C ermittelt und sind ca. Angaben.
Technische Informationen
Datenblatt PVC Klemmprofilschlauch CP PVC 466 HT (bis +120°C)
Montagehinweis
Montagehinweis
Merkmale
Marke: | Norres |
Schläuche nach Medium: | LuftGaseRauchHeißluft |
Schläuche nach Anwendung: | AbluftschlauchAbsauganlageAbsaugarmBautrocknungBelüftungHochtemperatur AbsaugungLüftungsschlauch |
Versandgewicht: | 11,00 kg |
Inhalt: | 10,00 m |
