Beschreibung

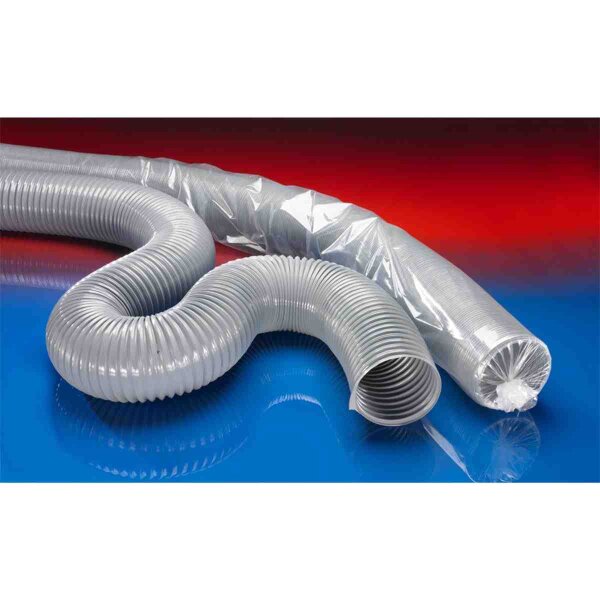

Leichter PVC Spiralschlauch PROTAPE® PVC 310
Anwendungen:
flexibler Schlauch für Gase und für Stäube, Pulver, Fasern
Absauganlage, Entstaubungsanlage, Filteranlage, Ölnebelabsaugung
Galvanik Absaugung
Chemieindustrie: Chemiedämpfe, Gaspendelschlauch an Verladearm, Farbdämpfe, Farbnebelabsaugung
Röntgengerät: Kabelschutzschlauch (Sondertyp auf Anfrage)
Heizschlauch: Außenschlauch als Schutzschlauch
Eigenschaften:
- leichte Ausführung
- hochflexibel + stauchbar 3:1
- gute Laugen- und Säurenbeständigkeit
- gute Chemikalienbeständigkeit
- phthalatfrei
- schwerentflammbar nach: UL94-HB
- RoHS konform
- REACH gemäß --> Technik / Technische Informationen / REACH
Temperaturbereich:
-20°C bis 70°C
kurzzeitig bis 80°C
Konstruktion, Werkstoff:
- patentierter PROTAPE® Folienschlauch
- in der Wandung eingebetteter Federstahldraht
- Wandung: hochwertiges Weich-PVC
- Wandstärke ca. 0,6 mm
Farbe: grau
Detaillierte Daten PROTAPE® 310 PVC Spiralschlauch leicht:
|
Ø-Innen
in / mm
|
Ø-Außen
mm
|
Über-
druck bar
|
Unter-
druck bar
|
mm
|
Gewicht
kg/m
|
Lieferbare längen
m |
| - / 30 | 37 | 0,930 | 0,200 | 22 | 0,240 | 5 10 15 |
| 1,25 / 32 | 39 | 0,875 | 0,200 | 23 | 0,260 | 5 10 15 |
| 1,5 / 38 | 45 | 0,740 | 0,185 | 26 | 0,300 | 5 10 15 |
| - / 40 | 47 | 0,705 | 0,180 | 27 | 0,320 | 5 10 15 |
| 2 / 50-51 | 58 | 0,410 | 0,155 | 33 | 0,310 | 5 10 15 |
| - / 55 | 63 | 0,370 | 0,140 | 36 | 0,330 | 5 10 15 |
| 2,36 / 60 | 68 | 0,340 | 0,120 | 38 | 0,360 | 5 10 15 |
| 2,5 / 63-65 | 73 | 0,315 | 0,105 | 41 | 0,390 | 5 10 15 |
| - / 70 | 78 | 0,295 | 0,090 | 43 | 0,420 | 5 10 15 |
| 3 / 75-76 | 83 | 0,275 | 0,085 | 46 | 0,450 | 5 10 15 |
| - / 80 | 88 | 0,255 | 0,075 | 48 | 0,470 | 5 10 15 |
| 3,5 / 89-90 | 98 | 0,230 | 0,065 | 53 | 0,530 | 5 10 15 |
| 4 / 100-102 | 108 | 0,205 | 0,050 | 58 | 0,570 | 5 10 15 |
| - / 110 | 118 | 0,185 | 0,045 | 63 | 0,620 | 5 10 15 |
| 4,5 / 114-115 | 123 | 0,180 | 0,045 | 66 | 0,650 | 5 10 15 |
| 4,72 / 120 | 128 | 0,170 | 0,045 | 68 | 0,680 | 5 10 15 |
| 5 / 125-127 | 133 | 0,165 | 0,035 | 71 | 0,710 | 5 10 15 |
| - / 130 | 138 | 0,160 | 0,035 | 73 | 0,730 | 5 10 15 |
| 5,5 / 140 | 148 | 0,145 | 0,035 | 78 | 0,790 | 5 10 15 |
| 6 / 150-152 | 158 | 0,135 | 0,035 | 83 | 0,840 | 5 10 15 |
| 6,3 / 160 | 168 | 0,130 | 0,030 | 88 | 0,870 | 5 10 15 |
| 7 / 178-180 | 188 | 0,115 | 0,025 | 98 | 1,000 | 5 10 15 |
| 8 / 200-203 | 208 | 0,105 | 0,025 | 108 | 1,110 | 5 10 |
| - / 225 | 233 | 0,090 | 0,015 | 121 | 1,250 | 5 10 |
| - / 250 | 258 | 0,085 | 0,010 | 133 | 1,390 | 5 10 |
| - / 300 | 309 | 0,070 | 0,010 | 159 | 1,950 | 5 10 |
Über- und Unterdruck PROTAPE® PVC 310 sind empfohlene Betriebsgrenzwerte, auf Anfrage können Produkte höher belastet werden. Biegeradius gemessen an der Innenseite des Schlauchbogens. Technische Änderungen vorbehalten. Alle Werte wurden bei 20°C ermittelt und sind ca. Angaben.
Technische Informationen
Datenblatt PVC Schlauch leicht PROTAPE® PVC 310
Montagehinweis
Montagehinweis
Verlegerichtlinie
Verlegerichtlinie
Brandschutzprüfung-UL
Brandschutzprüfung-UL
Merkmale
| Marke: | Norres |
| Inhalt: | 10m5m |
| Schläuche nach Medium: | DüngemittelFäkalienGüllePulverGaseStaubChemikalien |
| Einsatzbereich: | Förderschläuche für die Rohmaterailverabeitung.Staub- und RauchabsaugungKugel- und SandstrahlenHolzbearbeitungLandwirtschaft und Agra |
| Länge: | 5m10m |
| Anwendung: | Siebmaschine, Vibrationssiebmaschine, Taumelsiebmaschine, Plansichter, WindsichterAbgasabsaugung, Absaugung von Motorabgasen, Abgasschlauchaufroller, Saugschlitzkanal, Überflurabsauganlage, Unterflurabsauganlage |
| Versandgewicht: | 0,75 kg |
| Inhalt: | 5,00 m |
