Beschreibung

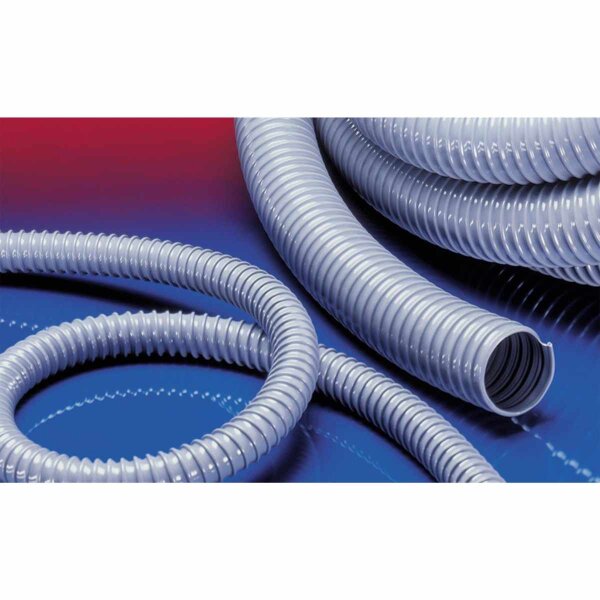

Schwerer Norres PVC Spiralschlauch AIRDUC® PVC 345
Anwendungen:
flexibler Schlauch für Gase und für Stäube, Pulver, Fasern
Absauganlage, Entstaubungsanlage, Filteranlage, Ölnebelabsaugung
Galvanik Absaugung
Eigenschaften:
- schwere Ausführung
- erhöhte Druck- und Vakuumfestigkeit
- gute Laugen- und Säurenbeständigkeit
- gute Chemikalienbeständigkeit
- phthalatfrei
- schwerentflammbar nach: UL94-HB
- RoHS konform
- REACH gemäß --> Technik / Technische Informationen / REACH
Temperaturbereich:
-20°C bis 70°C
kurzzeitig bis 80°C
Konstruktion, Werkstoff:
- AIRDUC® Profilschlauch
- in der Wandung fest eingegossener Federstahldraht
- Wandung: hochwertiges Weich-PVC
- Wandstärke ca. 1,4 - 1,5 mm
Farbe: grau
Detaillierte Daten AIRDUC® PVC 345 Spiralschlauch schwer:
|
Ø-Innen
in / mm
|
Ø-Außen
mm
|
Über-
druck bar
|
Unter-
druck bar
|
mm
|
Gewicht
kg/m
|
Lieferbare längen
m |
| - / 20 | 28 | 2,665 | 1,000 | 18 | 0,280 | 10 15 |
| 1 / 25 | 33 | 2,330 | 1,000 | 21 | 0,330 | 10 15 |
| - / 30 | 40 | 1,970 | 0,970 | 25 | 0,450 | 10 15 |
| 1,25 / 32 | 42 | 1,860 | 0,910 | 26 | 0,470 | 10 15 |
| 1,36 / 35 | 45 | 1,710 | 0,830 | 28 | 0,510 | 10 15 |
| 1,5 / 38 | 48 | 1,585 | 0,765 | 29 | 0,550 | 10 15 |
| - / 40 | 50 | 1,510 | 0,725 | 30 | 0,570 | 10 15 |
| - / 42 | 52 | 1,365 | 0,860 | 31 | 0,600 | 10 15 |
| 2 / 50-51 | 60 | 1,220 | 0,580 | 35 | 0,700 | 10 15 |
| 2,36 / 60 | 70 | 1,025 | 0,485 | 40 | 0,830 | 10 15 |
| 2,5 / 63-65 | 75 | 0,950 | 0,450 | 43 | 0,890 | 10 15 |
| - / 70 | 82 | 0,885 | 0,380 | 63 | 1,060 | 10 15 |
| 3 / 75-76 | 87 | 0,830 | 0,330 | 67 | 1,130 | 10 15 |
| - / 80 | 92 | 0,780 | 0,310 | 70 | 1,200 | 10 15 |
| - / 85 | 97 | 0,735 | 0,440 | 74 | 1,270 | 10 15 |
| 3,5 / 89-90 | 102 | 0,695 | 0,275 | 77 | 1,340 | 10 15 |
| 4 / 100-102 | 112 | 0,625 | 0,255 | 84 | 1,480 | 10 15 |
| - / 105 | 117 | 0,600 | 0,320 | 88 | 1,550 | 10 15 |
| - / 110 | 122 | 0,570 | 0,230 | 91 | 1,620 | 10 15 |
| 4,5 / 114-115 | 127 | 0,545 | 0,220 | 95 | 1,680 | 10 15 |
| 4,72 / 120 | 132 | 0,525 | 0,210 | 98 | 1,750 | 10 15 |
| 5 / 125-127 | 137 | 0,505 | 0,205 | 102 | 1,820 | 10 15 |
| - / 130 | 142 | 0,485 | 0,195 | 105 | 1,890 | 10 15 |
| 5,5 / 140 | 152 | 0,450 | 0,180 | 112 | 2,030 | 10 15 |
| 6 / 150-152 | 162 | 0,420 | 0,170 | 119 | 2,330 | 10 15 |
| 6,3 / 160 | 172 | 0,395 | 0,160 | 126 | 2,480 | 10 15 |
| 7 / 178-180 | 192 | 0,350 | 0,140 | 140 | 2,780 | 10 15 |
| 8 / 200-203 | 213 | 0,315 | 0,100 | 156 | 3,140 | 10 |
| - / 225 | 238 | 0,280 | 0,095 | 174 | 3,520 | 10 |
| - / 250 | 263 | 0,255 | 0,085 | 191 | 3,900 | 10 |
| 11 / 280 | 293 | 0,225 | 0,080 | 212 | 4,350 | 10 |
| - / 300 | 313 | 0,210 | 0,075 | 226 | 4,660 | 10 |
| - / 325 | 338 | 0,195 | 0,065 | 244 | 5,470 | 10 |
| - / 350 | 363 | 0,180 | 0,060 | 261 | 5,880 | 10 |
Über- und Unterdruck AIRDUC® PVC 345 sind empfohlene Betriebsgrenzwerte, auf Anfrage können Produkte höher belastet werden. Biegeradius gemessen an der Innenseite des Schlauchbogens. Technische Änderungen vorbehalten. Alle Werte wurden bei 20°C ermittelt und sind ca. Angaben.
Technische Informationen
Datenblatt PVC Schlauch schwer AIRDUC® PVC 345
Montagehinweis
Montagehinweis
Verlegerichtlinie
Verlegerichtlinie
Brandschutzprüfung-UL
Brandschutzprüfung-UL
Merkmale
Angaben zur Produktsicherheit
Herstellerinformationen:
Norres Schlauchtechnik GmbH
Am Stadthafen 12 - 16
Nordrhein-Westfalen
Gelsenkirchen, Deutschland, 45881
info@norres-baggerman.com
https://www.norres.com/de/home/
Am Stadthafen 12 - 16
Nordrhein-Westfalen
Gelsenkirchen, Deutschland, 45881
info@norres-baggerman.com
https://www.norres.com/de/home/
| Schläuche nach Medium: | PulverStaubFäkalienGülleGaseDüngemittelChemikalien |
| Schläuche nach Anwendung: | AbsauganlageAbsaugarmChemieschlauch |
| Versandgewicht: | 0,75 kg |
| Inhalt: | 5,00 m |
