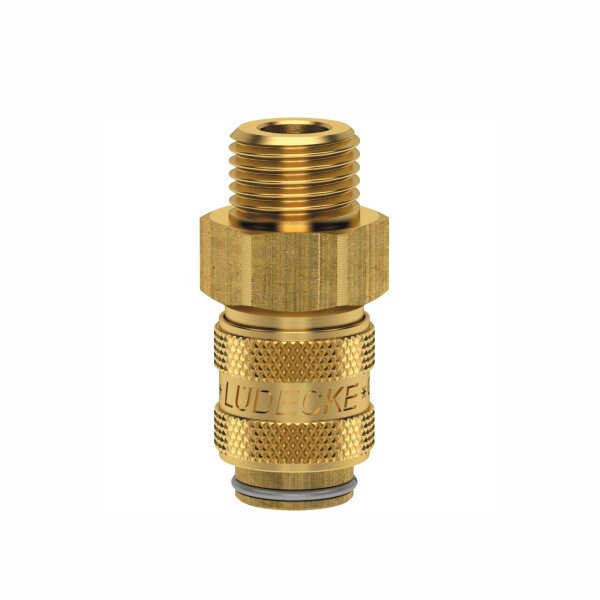

Schnellverschlusskupplung ESM NW 5 Messing mit AG
- Miniatur-Einhand-Schnellverschlusskupplungen aus Messing MS 58 blank
- Grobvakuumtauglich bei geringer Kuppelkraft gegenüber allen kompatiblen Formaten
- Kupplungen auf Anfrage auch mit farbig eloxierten Aluminiumhülsen erhältlich
- Zahlreiche Einsatzgebiete in der Pneumatik, Mess-, Regel- und Steuerungstechnik
Werkstoffe
- Anschlussstücke, Entriegelungshülse, Ventilkörper, Ventil, Stecknippel: Messing MS 58 blank
- Federn, Sprengring: Edelstahl 1.4310
- Kugeln: Edelstahl 1.3541
- Dichtungen: NBR (weitere Werkstoffe auf Anfrage)
Betriebsdruck: max. 35 bar
Temperatur: -20°C bis +100°C
DN: 5
Gewinde: ISO 228 / DIN 13
Durchflussmenge: 510 l/min
Einhandbedienung
Einseitig absperrend
Lesen Sie auch unseren Ratgeber zu Druckluft-Kupplungen um mehr zu erfahren.
Detaillierte daten Schnellverschlusskupplung mit AG
| Gewinde | L | SW | D | L1 | Gewicht |
| 1/8" | 37 | 14 | 16 | 7 | 27 |
| 1/4" | 38 | 17 | 16 | 9 | 36 |
| 3/8" | 38 | 19 | 16 | 9 | 43 |
| M 10x1 | 37 | 14 | 16 | 7 | 35 |
| M 12x1,5 | 39 | 17 | 16 | 10 | 37 |
| M 14x1,5 | 39 | 17 | 16 | 10 | 37 |
Merkmale
| Versandgewicht: | 0,15 kg |
| Inhalt: | 1,00 Stück |
