Beschreibung

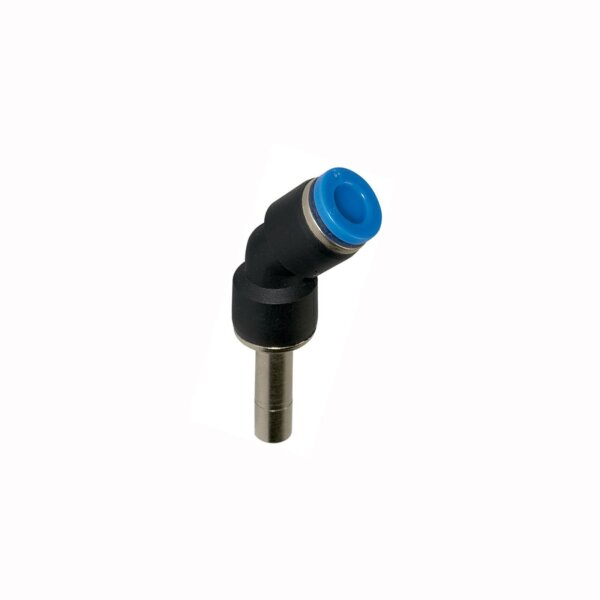

Steckverbinder mit Stecknippel 45° Winkel
Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten Steckverbinder mit Stecknippel 45° Winkel
| Arbeitsdruck max. | 15 bar |
| Temperaturbereich | -20 °C bis 80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Kunststoff |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Stecknippel
mm |
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2
mm |
|
4
|
4
|
15
|
16,2
|
46,7
|
|
6
|
6
|
15
|
17,4
|
51,2
|
|
8
|
8
|
15
|
20,5
|
60,0
|
|
10
|
10
|
15
|
23,1
|
68,8
|
|
12
|
12
|
15
|
26,0
|
76,1
|
Technische Informationen
DatenblattDatenblatt
DatenblattDatenblatt
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
