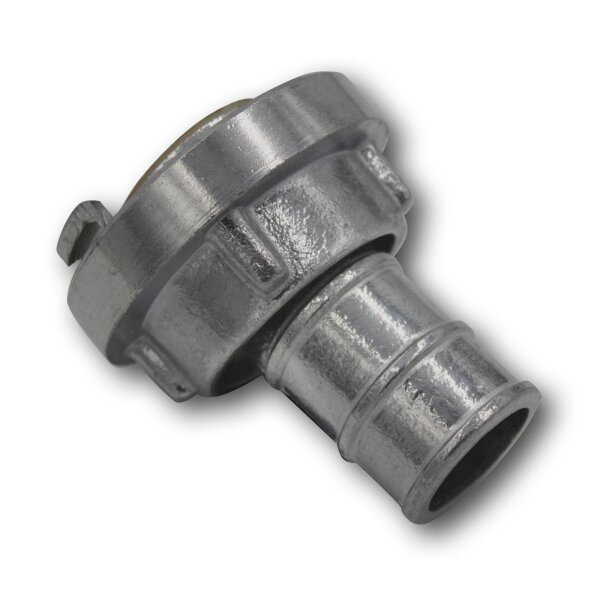

Storz Kupplung mit Tülle (Saug und Druck)
Storz Saug- Druckkupplung, lange Tülle aus Aluminium gegossen, mit NBR- Saug-/Druckdichtung in Industriequalität für Bau und Gewerbe, 10 bar.
Vorteile:
- schnelles Verbinden und Lösen durch bewährtes Schnellkupplungssystem.
- alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel.
- große Einsatzmöglichkeiten durch die flexible Verwendung passender Schläuche, für die benötigte Anwendung.
- drehbare Tülle verhindert verdrehen von Schläuchen beim anschließen.
Material: Aluminium gegossen
Dichtung: NBR
Temperaturbereich: -20°C bis max. +80°C
Betriebsdruck: max. 10 bar
Einsatzbereiche:
Industrie, Bau, Landwirtschaft, Schifffahrt, Katastrophenschutz, Militär, Feuerwehr usw.
Abmessungen zur Größenbestimmung von Storzkupplungen:
Knaggenabstand 31 mm = Storz Größe 25-D
Knaggenabstand 66 mm = Storz Größe 52-C
Knaggenabstand 89 mm = Storz Größe 75-B
Knaggenabstand 133 mm = Storz Größe 110-A
Detaillierte Daten Storz Kupplung mit Tülle (Saug und Druck)
| Storz Typ | Für Schlauch Ø | Knaggen Abstand |
Betriebsdruck (bar) |
| D 25 | 25 mm | 31 mm (D) | 10 |
| 38 | 32 mm | 52 mm | 10 |
| 38 | 38 mm | 52 mm | 10 |
| C 52 | 38 mm | 66 mm (C) | 10 |
| C 52 | 50 mm | 66 mm (C) | 10 |
| 65 | 50 mm | 81 mm | 10 |
| 65 | 63 mm | 81 mm | 10 |
| B 75 | 63 mm | 89 mm (B) | 10 |
| 65 | 75 mm | 81 mm | 10 |
| B 75 | 75 mm | 89 mm (B) | 10 |
| 100 | 100 mm | 115 mm | 10 |
| A 110 | 100 mm | 133 mm (A) | 10 |
| A 110 | 110 mm | 133 mm (A) | 10 |
| 150 | 152 mm | 160 mm | 10 |
