Beschreibung

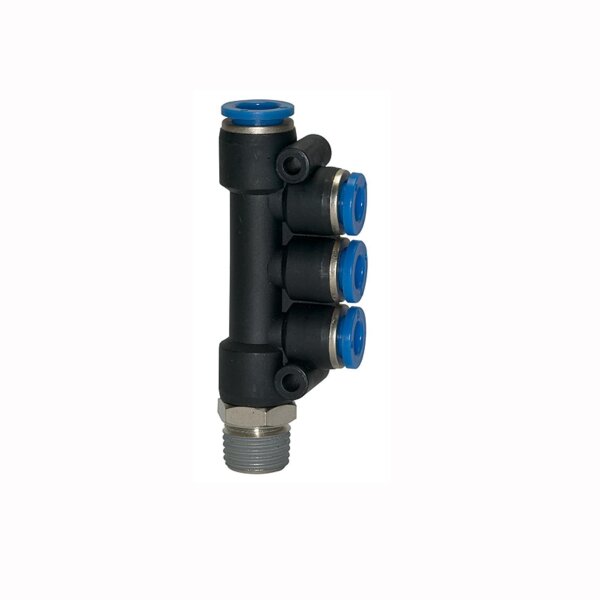

T-Mehrfachverteiler mit AG drehbar zylindrisch mit O-Ring (NBR)
Die Schnellsteckverbinder aus der Blauen Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbarer T-Mehrfachverteiler AG zylindrisch mit O-Ring (NBR)
Arbeitsdruck max. | 15 bar |
Temperaturbereich | -20 °C bis 80 °C |
Material | Kunststoff bzw. Messing vernickelt |
Lösering | Kunststoff |
Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
Anwendungsbereich | Luft, Vakuum |
Empfohlener Schlauch | PU oder PA (Nylon) |
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2
mm |
SW
mm |
R 1/8
|
4x4
|
15
|
63,5
|
19,0
|
10
|
R 1/8
|
4x6
|
15
|
68,0
|
24,0
|
12
|
R 1/8
|
4x8
|
15
|
88,0
|
24,0
|
14
|
R 1/4
|
4x4
|
15
|
66,5
|
19,0
|
14
|
R 1/4
|
4x6
|
15
|
70,5
|
24,0
|
12
|
R 1/4
|
4x8
|
15
|
90,0
|
24,0
|
14
|
R 3/8
|
4x6
|
15
|
72,1
|
20,1
|
17
|
R 3/8
|
4x8
|
15
|
91,5
|
24,0
|
14
|
R 1/8
|
1x6 / 3x4
|
15
|
64,3
|
19,0
|
12
|
R 1/4
|
1x8 / 3x6
|
15
|
70,9
|
20,3
|
14
|
R 1/4
|
1x6 / 3x4
|
15
|
66,2
|
19,6
|
14
|
R 1/4
|
1x8 / 3x4
|
15
|
70,4
|
20,6
|
14
|
R 3/8
|
1x8 / 3x6
|
15
|
71,9
|
20,6
|
17
|
R 3/8
|
1x10 / 3x8
|
15
|
92,1
|
23,9
|
17
|
Technische Informationen
DatenblattDatenblatt
DatenblattDatenblatt
Merkmale
Versandgewicht: | 0,00 kg |
Inhalt: | 1,00 Stück |
