Beschreibung

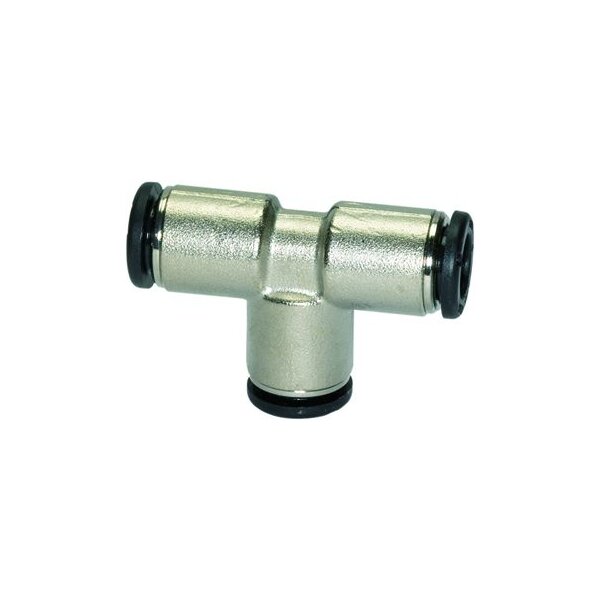

T-Steckverbindung click-clock für Schlauch 3 bis 14 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten für T-Steckverbindung click-clock
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
| 3 |
16
|
21,2 | 10,4 |
| 4 |
16
|
33,4 | 16,7 |
| 5 |
16
|
38,4 | 19,2 |
| 6 |
16
|
38,0 | 19,0 |
| 8 |
16
|
42,6 | 21,3 |
| 10 |
16
|
46,6 | 23,3 |
| 12 |
16
|
52,0 | 26,0 |
| 14 |
16
|
58,6 | 29,3 |
Technische Informationen
Datenblatt
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
