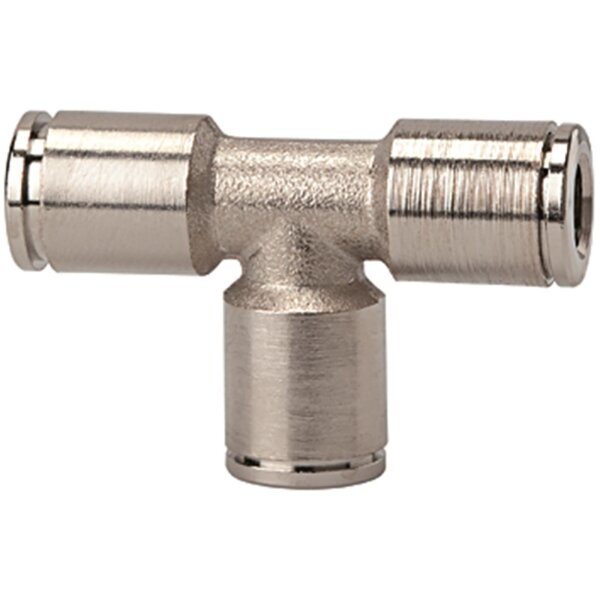

T-Steckverbindung metallica für Schlauch Ø 4 bis 16 mm
Die Schnellsteckverbinder aus der metallica Serie komplett aus Messing.
Die Teile mit zylindrischem Gewinde sind mit einem FKM-O-Ring ausgestattet.
Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten T-Steckverbinder metallica
Temperaturbereich | -20 °C bis +150 °C |
Material | Messing vernickelt |
Lösering | Messing vernickelt Messing vernickelt |
Spannring | Edelstahl |
O-Ring | FKM |
Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
Anwendungsbereich | Luft, Vakuum |
Empfohlener Schlauch | PU oder PA (Nylon) |
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
4 |
16
|
34,0 | 17,0 |
6 |
16
|
39,0 | 19,5 |
8 |
16
|
46,0 | 23,0 |
10 |
16
|
50,0 | 25,0 |
12 | 16 | 54,0 | 27,0 |
14 | 16 | 62,0 | 31,0 |
16 | 16 | 72,0 | 36,0 |
