Beschreibung

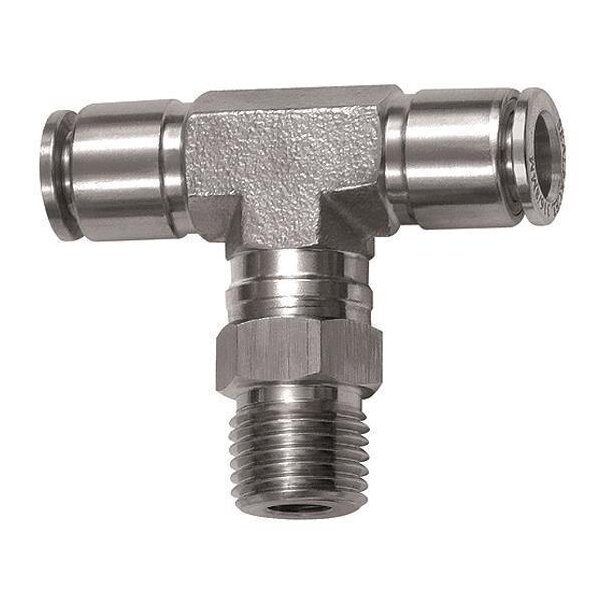

T-Steckverschraubung Edelstahl 1.4404 drehbar Außengewinde konisch für Schlauch Ø 4 bis 16 mm
Die Edelstahl 1.4404 ist für den Einsatz in aggressiveren Umgebungen und bei korrosiven Medien geeignet.
Detaillierte Daten drehbare T-Steckverschraubung AG konisch
| Arbeitsdruck max. | 20 bar |
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Edelstahl 1.4404 |
| Dichtmaterial | FPM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | korrosiven Medien |
| Empfohlener Schlauch | PVDF, PTFE, PA, PU |
|
Gewinde
|
Gewindenorm | Für Schlauch- Außen-Ø mm |
L1
mm |
L2 mm |
SW mm |
| R 1/8 | ISO 7-1 | 4 | 40,6 | 25,6 | 11 |
| R 1/8 | ISO 7-1 | 6 | 44,0 | 26,8 | 13 |
| R 1/8 | ISO 7-1 | 8 | 46,4 | 27,8 | 14 |
| R 1/4 | ISO 7-1 | 4 | 40,6 | 29,3 | 14 |
| R 1/4 | ISO 7-1 | 6 | 44,0 | 30,5 | 14 |
| R 1/4 | ISO 7-1 | 8 | 46,4 | 31,5 | 14 |
| R 1/4 | ISO 7-1 | 10 | 48,6 | 33,0 | 16 |
| R 1/4 | ISO 7-1 | 12 | 53,4 | 35,0 | 19 |
| R 3/8 | ISO 7-1 | 8 | 46,4 | 32,3 | 17 |
| R 3/8 | ISO 7-1 | 10 | 48,6 | 33,7 | 17 |
| R 3/8 | ISO 7-1 | 12 | 53,4 | 35,6 | 19 |
| R 3/8 | ISO 7-1 | 14 | 57,4 | 38,5 | 22 |
| R 1/2 | ISO 7-1 | 10 | 48,6 | 37,5 | 22 |
| R 1/2 | ISO 7-1 | 12 | 53,4 | 39,4 | 22 |
| R 1/2 | ISO 7-1 | 14 | 57,4 | 42,2 | 22 |
| R 1/2 | ISO 7-1 | 16 | 60,0 | 43,5 | 24 |
