Beschreibung

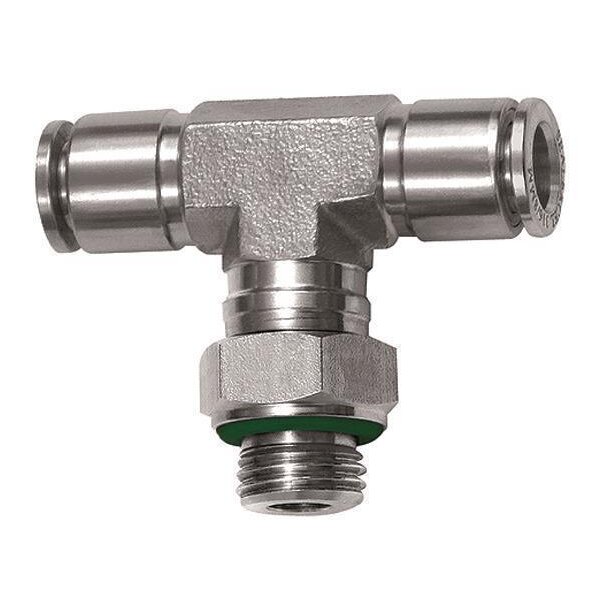

T-Steckverschraubung Edelstahl 1.4404 drehbar Außengewinde zylindrisch mit O-Ring (FPM) für Schlauch Ø 4 bis 16 mm
Die Edelstahl 1.4404 ist für den Einsatz in aggressiveren Umgebungen und bei korrosiven Medien geeignet.
Detaillierte Daten drehbare T-Steckverschraubung AG zylindrisch mit O-Ring
| Arbeitsdruck max. | 20 bar |
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Edelstahl 1.4404 |
| Dichtmaterial | FPM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | korrosiven Medien |
| Empfohlener Schlauch | PVDF, PTFE, PA, PU |
|
Gewinde
|
Gewindenorm | Für Schlauch- Außen-Ø mm |
L1
mm |
L2 mm |
SW mm |
| M5 | DIN 13-1 | 4 | 40,6 | 24,0 | 11 |
| G 1/8 | DIN EN ISO 228-1 | 4 | 40,6 | 24,9 | 14 |
| G 1/8 | DIN EN ISO 228-1 | 6 | 44,2 | 26,0 | 14 |
| G 1/8 | DIN EN ISO 228-1 | 8 | 46,4 | 27,0 | 14 |
| G 1/4 | DIN EN ISO 228-1 | 4 | 40,6 | 26,8 | 17 |
| G 1/4 | DIN EN ISO 228-1 | 6 | 44,2 | 28,0 | 17 |
| G 1/4 | DIN EN ISO 228-1 | 8 | 46,4 | 29,0 | 17 |
| G 1/4 | DIN EN ISO 228-1 | 10 | 48,6 | 30,3 | 17 |
| G 1/4 | DIN EN ISO 228-1 | 12 | 53,4 | 32,8 | 19 |
| G 3/8 | DIN EN ISO 228-1 | 8 | 46,4 | 29,5 | 21 |
| G 3/8 | DIN EN ISO 228-1 | 10 | 48,6 | 30,7 | 21 |
| G 3/8 | DIN EN ISO 228-1 | 12 | 53,4 | 32,6 | 21 |
| G 3/8 | DIN EN ISO 228-1 | 14 | 57,4 | 35,4 | 22 |
| G 1/2 | DIN EN ISO 228-1 | 10 | 48,6 | 33,8 | 27 |
| G 1/2 | DIN EN ISO 228-1 | 12 | 53,4 | 35,8 | 27 |
| G 1/2 | DIN EN ISO 228-1 | 14 | 57,4 | 38,4 | 27 |
| G 1/2 | DIN EN ISO 228-1 | 16 | 60,0 | 39,6 | 27 |
Technische Informationen
Datenblätter
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
