Beschreibung

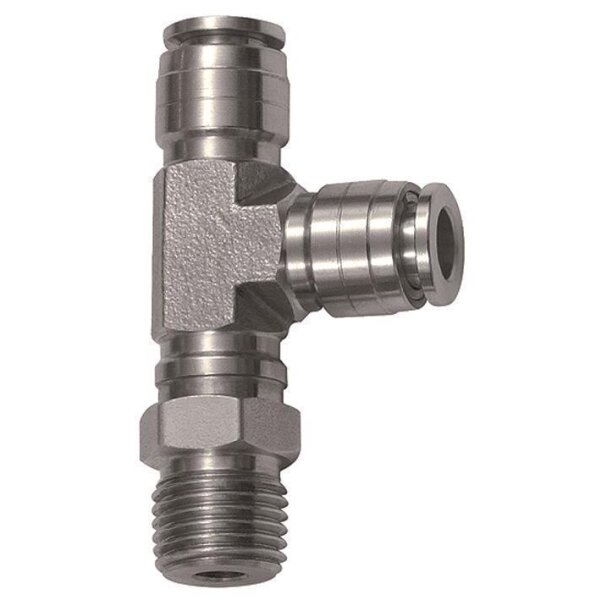

T-Steckverschraubung Steckanschlüsse in L-Form Edelstahl 1.4404 Außengewinde zylindrisch mit O-Ring (FPM) für Schlauch Ø 4 bis 16 mm
Die Edelstahl 1.4404 ist für den Einsatz in aggressiveren Umgebungen und bei korrosiven Medien geeignet.
Detaillierte Daten T-Steckverschraubung AG zylindrisch mit O-Ring
| Arbeitsdruck max. | 20 bar |
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Edelstahl 1.4404 |
| Dichtmaterial | FPM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | korrosiven Medien |
| Empfohlener Schlauch | PVDF, PTFE, PA, PU |
|
Gewinde
|
Gewindenorm | Für Schlauch- Außen-Ø mm |
L1
mm |
L2 mm |
SW mm |
| R 1/8 | ISO 7-1 | 4 | 20,3 | 45,9 | 11 |
| R 1/8 | ISO 7-1 | 6 | 22,1 | 48,9 | 13 |
| R 1/8 | ISO 7-1 | 8 | 23,2 | 51,0 | 14 |
| R 1/4 | ISO 7-1 | 4 | 20,3 | 49,6 | 14 |
| R 1/4 | ISO 7-1 | 6 | 22,1 | 52,6 | 14 |
| R 1/4 | ISO 7-1 | 8 | 23,2 | 54,7 | 14 |
| R 1/4 | ISO 7-1 | 10 | 24,3 | 57,3 | 16 |
| R 1/4 | ISO 7-1 | 12 | 26,7 | 61,7 | 19 |
| R 3/8 | ISO 7-1 | 8 | 23,2 | 55,5 | 17 |
| R 3/8 | ISO 7-1 | 10 | 24,3 | 58,0 | 17 |
| R 3/8 | ISO 7-1 | 12 | 26,7 | 62,3 | 19 |
| R 3/8 | ISO 7-1 | 14 | 28,7 | 67,2 | 22 |
| R 1/2 | ISO 7-1 | 10 | 24,3 | 61,8 | 22 |
| R 1/2 | ISO 7-1 | 12 | 26,7 | 66,1 | 22 |
| R 1/2 | ISO 7-1 | 14 | 28,7 | 70,9 | 22 |
| R 1/2 | ISO 7-1 | 16 | 30,0 | 73,5 | 24 |
Technische Informationen
Datenblätter
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
