Beschreibung

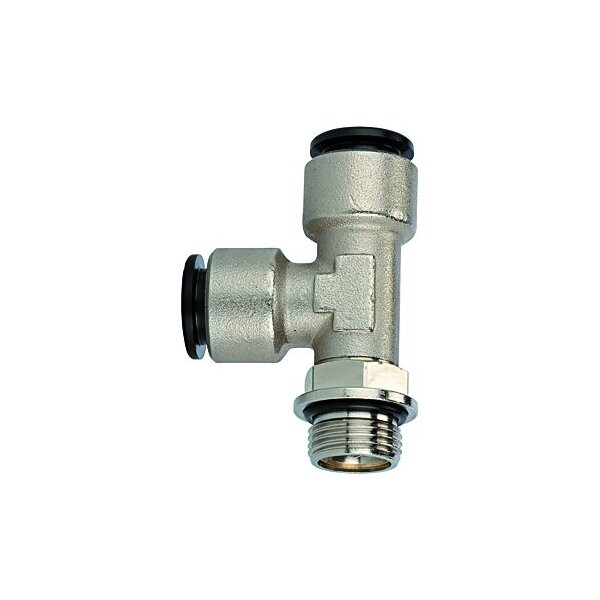

T-Steckverschraubung Steckanschlüsse in L-Form drehbar Außengewinde zylindrisch mit O-Ring für Schlauch 4 bis 12 mm
Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbare T-Steckverschraubung mit Steckanschlüssen in L-Form zylindrisch mit AG und O-Ring
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
SW
mm |
| G 1/8 | 4 |
16
|
18,6 | 19,1 | 12 |
| G 1/8 | 6 |
16
|
21,9 | 19,1 | 12 |
| G 1/8 | 8 |
16
|
25,4 | 19,1 | 12 |
| G 1/4 | 6 | 16 | 21,9 | 21,1 | 14 |
| 14G 1/4 | 8 | 16 | 25,4 | 22,1 | 14 |
| G 1/4 | 10 | 16 | 27,2 | 21,8 | 14 |
| G 3/8 | 10 | 16 | 27,2 | 27,1 | 17 |
| G 3/8 | 12 | 16 | 30,0 | 27,1 | 17 |
| G 1/2 | 12 | 16 | 30,0 | 30,7 | 22 |
Technische Informationen
Datenblatt
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
