Beschreibung

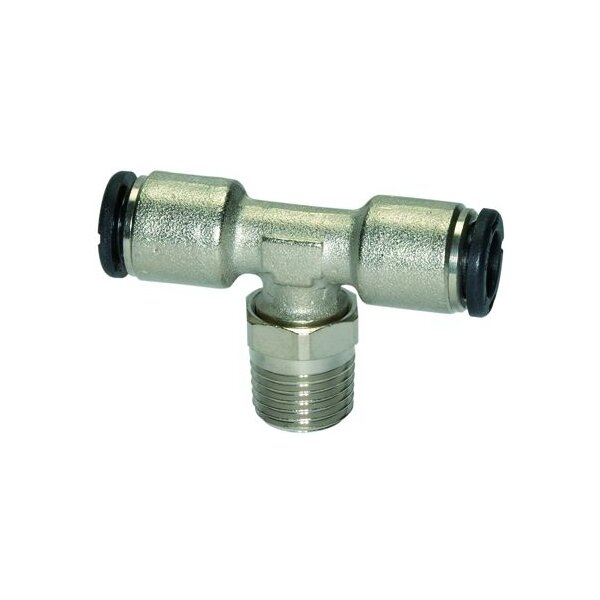

Die Schnellsteckverbinder aus der click-clock Serie sind aus Kunststoff bzw. vernickeltem Messing. Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
| Arbeitsdruck max. | 16 bar |
| Temperaturbereich | -20 °C bis +80 °C |
| Material | Kunststoff bzw. Messing vernickelt |
| Lösering | Hostaform |
| Spannring | Edelstahl |
| O-Ring | NBR |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
SW
mm |
| R 1/8 | 4 |
16
|
37,2 | 19,8 | 12 |
| R 1/8 | 6 |
16
|
43,8 | 19,8 | 12 |
| R 1/8 | 8 |
16
|
50,8 | 19,8 | 12 |
| R 1/4 | 4 |
16
|
37,2 | 22,6 | 14 |
| R 1/4 | 6 |
16
|
43,8 | 22,6 | 14 |
| R 1/4 | 8 |
16
|
50,8 | 23,6 | 14 |
| R 1/4 | 10 | 16 | 54,4 | 26,3 | 14 |
| R 3/8 | 8 | 16 | 47,2 | 27,1 | 17 |
| R 3/8 | 10 | 16 | 54,4 | 27,1 | 17 |
Technische Informationen
Datenblatt
Merkmale
| Versandgewicht: | 0,00 kg |
| Inhalt: | 1,00 Stück |
