Beschreibung

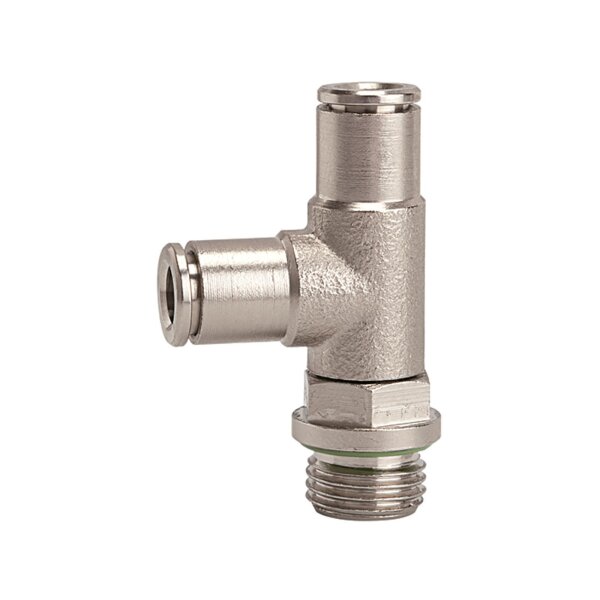

T-Steckverschraubung metallica Steckanschlüsse in L-Form drehbar Außengewinde zylindrisch mit O-Ring für Schlauch Ø 4 bis 14 mm
Die Schnellsteckverbinder aus der metallica Serie komplett aus Messing.
Die Teile mit zylindrischem Gewinde sind mit einem FKM-O-Ring ausgestattet.
Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbare T-Steckverschraubung metallica Steckanschlüsse in L-Form AG zylindrisch
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Messing vernickelt |
| Lösering | Messing vernickelt Messing vernickelt |
| Spannring | Edelstahl |
| O-Ring | FKM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
SW
mm |
| G 1/8 | 4 |
16
|
17,5 | 35,5 | 13 |
| G 1/8 | 6 |
16
|
21,0 | 41,5 | 13 |
| G 1/8 | 8 |
16
|
23,0 | 43,0 | 13 |
| G 1/4 | 6 |
16
|
21,0 | 45,5 | 13 |
| G 1/4 | 8 |
16
|
23,0 | 47,5 | 13 |
| G 1/4 | 10 |
16
|
27,0 | 51,0 | 16 |
| G 3/8 | 8 |
16
|
23,4 | 49,1 | 13 |
| G 3/8 | 10 |
16
|
27,0 | 54,0 | 16 |
| G 3/8 | 12 | 16 | 29,0 | 58,0 | 16 |
| G 3/8 | 14 | 16 | 32,0 | 60,5 | 20 |
| G 1/2 | 12 | 16 | 28,5 | 58,5 | 16 |
| G 1/2 | 14 | 16 | 33,0 | 67,0 | 20 |
