Beschreibung

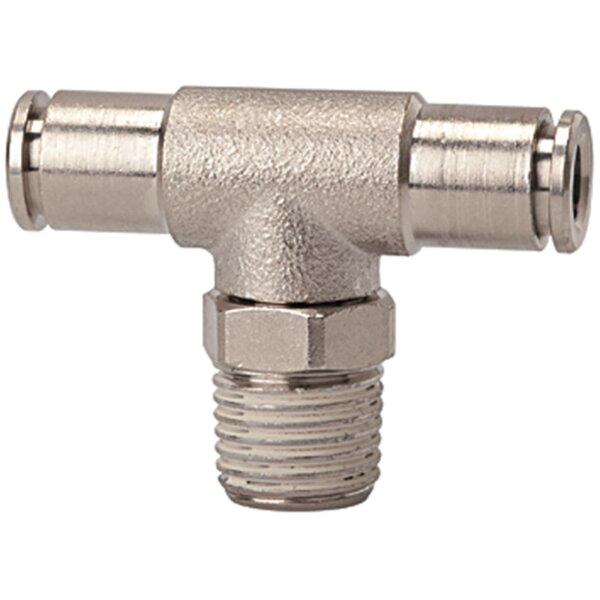

T-Steckverschraubung metallica drehbar Außengewinde konisch mit PTFE-Gewindebeschichtung für Schlauch Ø 4 bis 14 mm
Die Schnellsteckverbinder aus der metallica Serie komplett aus Messing.
Die Teile mit zylindrischem Gewinde sind mit einem FKM-O-Ring ausgestattet.
Die Verbinder sind einsetzbar in Verbindung mit Kunststoffschläuchen, PA-Schläuchen und Kupferrohren.
Detaillierte Daten drehbare T-Steckverschraubung metallica AG konisch mit Beschichtung:
| Temperaturbereich | -20 °C bis +150 °C |
| Material | Messing vernickelt |
| Lösering | Messing vernickelt |
| Spannring | Edelstahl |
| O-Ring | FKM |
| Medium |
Druckluft, Gase, Flüssigkeiten soweit verträglich |
| Anwendungsbereich | Luft, Vakuum |
| Empfohlener Schlauch | PU oder PA (Nylon) |
|
Gewinde
|
Für Schlauch-
Außen-Ø mm |
Arbeitsdruck
max. bar |
L1
mm |
L2 mm |
SW
mm |
| R 1/8 | 4 |
16
|
20,0 | 20,0 | 13 |
| R 1/8 | 6 |
16
|
20,0 | 21,5 | 13 |
| R 1/8 | 8 |
16
|
20,0 | 3,5 | 13 |
| R 1/4 | 6 |
16
|
25,0 | 21,5 | 14 |
| R 1/4 | 8 |
16
|
25,0 | 23,5 | 14 |
| R 1/4 | 10 |
16
|
26,0 | 26,5 | 16 |
| R 3/8 | 8 |
16
|
28,0 | 23,5 | 18 |
| R 3/8 | 10 |
16
|
53,0 | 30,0 | 18 |
| R 3/8 | 12 |
16
|
58,0 | 32,5 | 20 |
| R 3/8 | 14 |
16
|
32,5 | 32,0 | 22 |
| R 1/2 | 12 | 16 | 58,0 | 35,5 | 22 |
| R /2 | 14 | 16 | 35,5 | 32,0 | 22 |
